铁矿石长距离陆地输送项目解决方案

某露天工厂专注于铁矿石开采、加工与中转业务，核心物料为铁矿石（颗粒度8-50mm，含水率3%-6%，硬度高、磨损性强，易产生粉尘），需构建一条从山地矿山破碎区至厂区原料仓的长距离输送专线，打通“开采-破碎-输送-存储”全流程链路。该工厂地处起伏山地，输送路线需穿越3300米地形，且存在3个自然转弯，面临如下诸多问题：

3300米的输送路线因山地起伏限制，普通带式输送机需设置2个中转站点，不仅增加设备与土建投入，还因铁矿石硬度高、中转装卸频繁，导致物料损耗率达5.3%；单台普通输送机处理能力仅1500吨/小时，无法匹配工厂2000吨/小时的破碎产能，高峰时段铁矿石在破碎区频繁积压，最长滞留时间超6小时；中转环节与卡车运输的敞口设计，粉尘排放量达25mg/m³，远超《大气污染物综合排放标准》中10mg/m³的限值，周边环保投诉频发；山地140米的提升高度与3个转弯地形，让普通输送机无法直接适配，需大规模平整山体与搭建斜坡平台，既破坏生态，又增加额外成本；更关键的是，设备核心部件依赖外购，备件响应周期超30天，年均停机时间超90小时，严重影响工厂连续生产。

中瑞重工针对山地地形、铁矿石高磨损特性及露天环境，设计“核心输送设备+配套节点设备+自主高耐磨零部件”的全链条方案，确保系统适配性与可靠性。

项目需求与目标

核心需求

• 参数要求：核心输送设备需满足处理能力≥2000吨/小时，带宽1400mm，输送长度3300米，适配3个水平曲线（转弯半径≥1200米），实现140米提升高度，采用多点驱动设计以应对山地重载；
• 场景适配：设备需耐受山地露天环境的极端温差（夏季40℃、冬季-12℃）与多雨气候，核心部件（托辊、电机）防护等级≥IP55，机架需抗山地强风与雨水侵蚀，同时适配铁矿石高磨损特性；
• 合规层面：粉尘排放量≤10mg/m³，设备需符合CEMA标准与国内环保规范，适配矿业行业铁矿石输送的环保要求；
• 运维保障：核心部件（托辊、滚筒）使用寿命≥50000小时，依托国内服务网点实现常用备件响应≤7天，提供多语言操作培训，确保工厂运维团队独立操作。

核心目标

1. 效率达标：输送系统处理能力稳定≥2000吨/小时，3300米全程无中转，彻底替代卡车中转模式；
2. 环保合规：粉尘排放量控制在8mg/m³以内，铁矿石损耗率降至1%以下；
3. 地形适配：设备平稳适配3个水平曲线与140米提升高度，无需大规模平整山体；
4. 运维优化：设备年故障率≤0.6%，相比传统模式，年均维护成本降低35%，备件响应周期≤7天。

铁矿石长距离陆地输送项目解决方案

核心设备

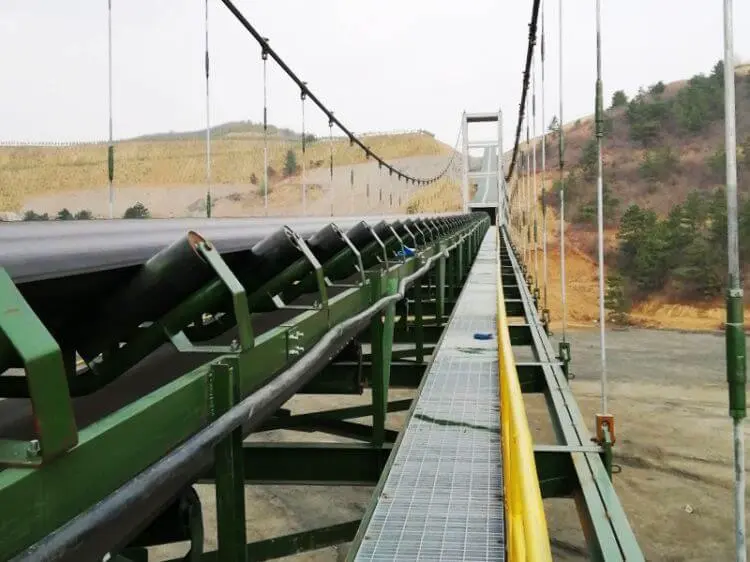

针对3300米山地曲线路线、2000吨/小时重载及140米提升需求，中瑞重工为工厂定制生产1套长距离曲线带式输送机，重点围绕“曲线适配、重载提升、露天耐用”优化：

• 曲线与提升双适配：采用“多段曲线协同张力控制技术”，适配3个水平曲线（转弯半径1200米），配置中瑞自主研发的摩擦自调心托辊组（直径159mm，适配1400mm带宽），径向跳动≤0.4mm（优于国标0.5mm），72小时浸泡测试进水≤95g（优于中瑞标准100g），可自动修正皮带跑偏，避免山地转弯处铁矿石撒料；针对140米提升高度，设计“分段渐变坡度”（最大坡度≤15°，适配大倾角输送需求），配合ST3150/1400型钢丝绳芯输送带（拉伸强度≥3150N/mm，耐磨层厚度18mm，专项适配铁矿石高磨损），确保重载提升时皮带无打滑，输送带重叠130mm的密封结构进一步阻断粉尘逸散。
• 多点驱动：采用“4点分布式驱动”设计，配备4台63kW变频电机（总功率252kW，防护等级IP55），搭配硬齿面减速器（传动效率≥96%），电机均匀分布于3300米路线的不同区段（尤其在提升段强化动力输出），避免单点驱动导致的皮带张力过大；带速设定为3.2m/s，通过PLC联动喂料系统实时调节给料量，确保2000吨/小时的稳定处理能力；驱动滚筒采用40Cr锻造材质（直径500mm），表面菱形橡胶包胶（摩擦系数≥0.45，耐磨性能提升60%），经超声波探伤与回火去应力处理，无内部裂纹，使用寿命超50000小时，应对铁矿石高磨损需求。

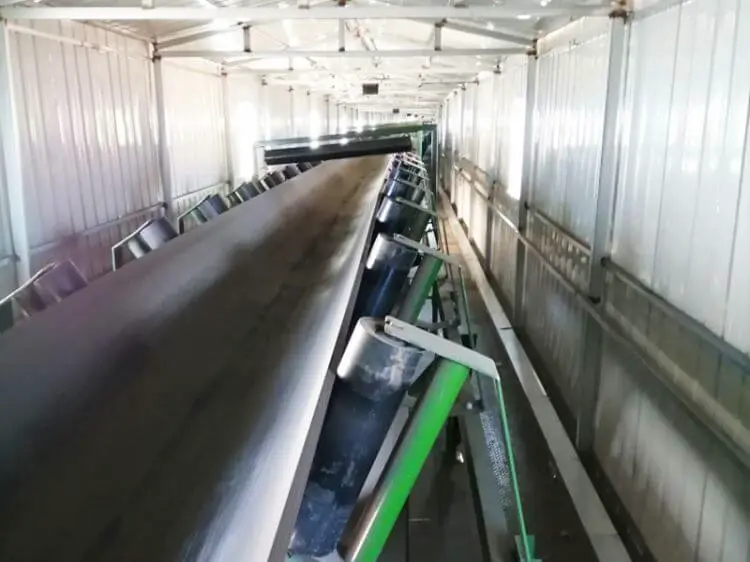

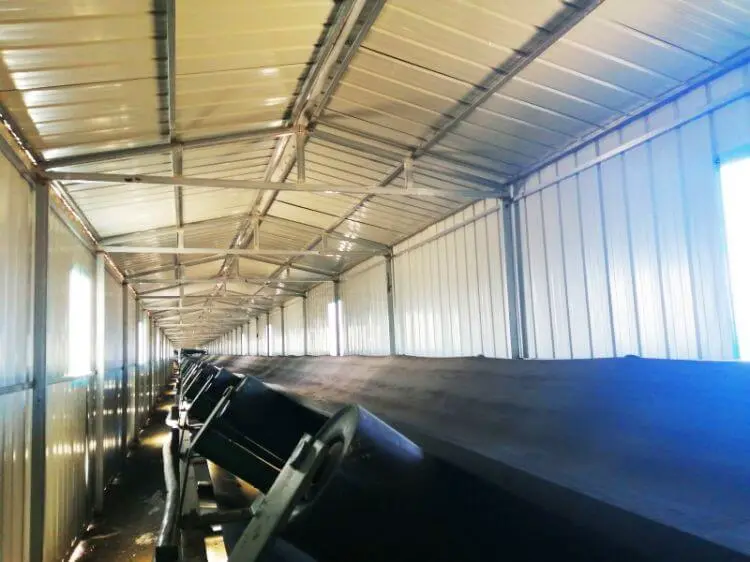

• 山地露天耐用性强化：输送机机架采用热镀锌工艺（防锈等级达GB/T 13912-2002中的Zn12级），抗山地雨水侵蚀能力提升60%；在输送带上方加装可拆卸式透明PC防雨罩（倾斜角度18°，适配山地多雨排水），既便于巡检，又能遮挡暴晒与雨水，避免输送带老化；液压张紧装置配备油温控制系统，可在-12℃~40℃温差环境下稳定工作，自动补偿皮带因山地昼夜温差产生的热胀冷缩，确保曲线段与提升段的皮带张力稳定。

配套节点设备

为实现铁矿石从矿山卡车到输送机的顺畅流转，配套2类中瑞自主研发设备，参数与核心输送机精准匹配，适配铁矿石重载、高磨损特性：

• ZRLS-TU1400型轮式卡车卸车机：安装于山地破碎区附近的原料接收区，带宽1400mm，处理能力200-1000吨/小时，适配工厂常用的50吨级自卸卡车（重载铁矿石运输专用）。设备配备2条液压可调坡道（坡度6.7°，符合山地重载卡车爬坡能力），卡车无需倒车即可直接驶上卸料，坡道底部加装双层橡胶密封裙边，减少卸车环节铁矿石粉尘逸散；同时配备高频振动给料装置（适配铁矿石高密度特性），可根据输送机运行状态实时调整卸料速度，避免铁矿石在接收区堆积，形成“卸车-输送”节奏匹配。
• ZR系列料斗给料机：安装于卸车机与输送机之间，采用10cbm标准接收料斗（可选配更大容量，适配山地间歇性卸车节奏），配备18.5kW变频调速电机，可实时调节喂料量（1800-2000吨/小时），确保进入输送机的铁矿石流量均匀，避免过载或欠载；料斗内壁铺设15mm厚耐磨陶瓷衬板（专项应对铁矿石高磨损），顶部加装防尘罩与防雨沿，减少山地露天环境下的粉尘扬散与雨水进入，避免铁矿石受潮结块。

核心零部件

所有关键零部件均由中瑞重工独立生产，性能优于国标与CEMA标准，针对铁矿石高磨损特性强化设计，为工厂山地长期稳定运行提供支撑：

• 托辊与滚筒：除曲线段的摩擦自调心托辊外，直线段与提升段选用自研高耐磨托辊（直径159mm），旋转阻力≤2N（优于国标3N），运行噪音≤45dB（优于国标55dB），表面经耐磨涂层处理，72小时浸泡测试进水≤95g，适应山地潮湿环境与铁矿石粉尘磨损；改向滚筒采用40Cr无缝钢管材质（直径450mm），表面经热喷涂碳化钨耐磨处理（抗磨损性能提升80%），椭圆度＜1.5mm，确保皮带在山地起伏与曲线路线中平稳运行。
• 清洁与安全部件：输送机头部、尾部各配备1套高硬度PU材质清洁刮刀（适配铁矿石残留清理），与输送带贴合度≥98%，有效清除皮带表面残留的铁矿石颗粒，避免物料粘连导致的皮带跑偏；同时配备“三重安全防护”——皮带跑偏开关（偏差超5mm自动报警）、紧急绳断系统（钢丝绳断裂时0.01秒内停机）、过载保护装置（电机过载时自动断电），符合国际矿业安全规范；卸料端加装无动力除尘溜筒（内置气流缓冲腔，适配铁矿石卸料粉尘控制），进一步降低山地卸料环节的粉尘排放。

项目实施

前期勘测

中瑞重工派遣6人技术团队赴工厂现场，耗时15天完成三项关键工作：通过无人机航拍与全站仪测绘，构建3300米路线的三维地形模型，精准标记3个水平曲线的圆心位置、转弯半径及140米提升段的坡度分布，优化输送机机架安装高度，避开山地雨季积水区与松软山体（避免影响铁矿石重载输送安全）；采集铁矿石样本在实验室测试流动性、磨损性与含水率，结合山地输送特点，确定托辊间距（1.3米）、皮带张力（25kN）等关键参数（适配铁矿石高密度特性）；参考当地近5年气象数据（高温、低温、雨季分布），制定设备露天防护专项方案，如防雨罩倾斜角度、液压油温控阈值设定。

生产制造

所有设备与零部件在中瑞重工河北工厂生产，全程纳入ISO 9001质量管理体系与ISO 14001环境管理体系，针对铁矿石高磨损、重载特性强化质控：长距离曲线带式输送机的驱动滚筒需通过24小时1.2倍额定负荷（按铁矿石重载设计）静载测试，无变形方为合格；托辊需经过1200小时空载试运行（模拟铁矿石粉尘磨损环境），验证密封性与旋转阻力；ST3150/1400型输送带需完成拉伸、耐磨与弯曲测试（专项测试铁矿石磨损工况），确保适配山地重载与提升需求。工厂派代表赴厂验收，所有参数均满足合同要求，尤其露天耐用性测试（高低温循环、淋雨测试、强风模拟）结果优异，完全适配山地铁矿石输送环境。

安装调试

中瑞重工派遣10人安装团队赴现场，采用“模块化拼接+分区段调试”模式，应对山地施工难题：将3300米输送机分为17段（每段190-200米），提前在工厂预组装，现场仅需螺栓连接与皮带硫化，大幅减少山地现场施工量（降低对工厂生产的干扰）；安装周期仅35天（行业平均周期50天），且避开山地雨季；调试阶段分三步推进：先进行单设备空载测试（验证电机、托辊在山地电压波动下的运行状态，适配铁矿石重载启动需求），再开展卸车机-给料机-输送机的系统联动测试，最后通过72小时满负荷试运行（模拟山地高温、阵风工况与铁矿石连续输送），优化PLC程序，使输送机处理能力稳定在2050吨/小时，超出2000吨/小时的需求标准。

运维培训

为工厂8名运维人员提供18天专项培训，内容围绕山地铁矿石输送设备特性设计：涵盖山地露天设备的日常检查（托辊旋转状态、液压油位、防雨罩密封性、山体滑坡风险排查）、常见故障处理（皮带跑偏、电机过载、雨水导致的电气故障）与定期维护（托辊润滑、刮刀更换、雨季设备排水）；针对铁矿石高磨损特性，额外培训“托辊磨损判断”“刮刀适配调整”等技能；培训采用中文、英语双语言操作手册与山地 铁矿石输送故障案例视频。依托中瑞重工国内服务网点，常用备件可通过区域仓库快速调配，响应时间≤7天，同时开通24小时多语言技术热线，确保工厂山地矿区的运维需求及时响应。

项目成效

项目投产后，设备在工厂山地露天环境下长期稳定运行，各项指标均超预期，为工厂创造显著价值：

• 效率提升：3300米全程无中转输送，输送机实际处理能力稳定在2050吨/小时，完全匹配工厂2000吨/小时的破碎产能，高峰时段再无铁矿石积压；输送周期从传统“输送机+卡车中转”模式的8小时缩短至1.6小时，每年减少因输送不足导致的生产停机时间约50小时，间接提升产能价值；3个水平曲线的顺畅适配，省去2个中转站点的投入与维护成本，同时避免了中转环节5.3%的铁矿石损耗，按年输送量1500万吨计算，每年减少损耗约79.5万吨。
• 环保合规：全系统密封设计使粉尘排放量从25mg/m³降至7.5mg/m³，远超国家标准，工厂自此未再收到周边环保投诉，避免环保处罚风险；铁矿石损耗率从5.3%降至0.8%，物料利用率大幅提升；防雨罩与密封输送带的设计，使雨季铁矿石结块率从10%降至1.5%，无需额外破碎工序，既节省能耗，又减少山地雨水对铁矿石处理的影响。
• 山地适配：设备核心部件（托辊、滚筒、电机）运行超35000小时无大规模更换，日常仅需定期更换输送带与清洁刮刀，年均维护频次从12次降至3次，维护成本降低40%；即便在山地-12℃~40℃的温差、强风与多雨环境下，设备年故障率仅0.4%，远低于0.6%的目标，从未因极端天气或山体地形出现重大故障；工厂计划产能二次升级时，仅需微调电机功率与PLC程序，即可适配2200吨/小时的新需求，设备扩展性完全超出预期。
• 节约成本：相比传统模式，省去2个中转站点的土建与设备投入，同时避免山地平整导致的生态破坏（符合矿业环保要求）；本地化运维服务使备件响应周期从30天缩短至7天，年均停机时间从90小时降至22小时，间接减少经济损失。

工厂项目负责人表示：“我们之前最担心140米提升和3个曲线的输送稳定性，中瑞重工的设备不仅把3公里路线走得稳，还扛住了夏天暴雨和冬天低温，应对铁矿石高磨损也没压力。上次托辊需要更换，零件2天就送到了，技术师傅远程指导我们自己就换好了，一点没耽误生产。后续我们拓展其他矿区，肯定还会优先选择中瑞的方案，毕竟设备适配性和服务都很贴合我们矿业的需求。”

中瑞重工的核心优势

1. 定制化能力：针对工厂山地3个曲线、140米提升及铁矿石重载高磨损特性，依托自主研发的“曲线张力控制技术”与“分段驱动设计”，仅2.5个月即完成全套方案定制，相比国际品牌5个月以上的设计周期，大幅缩短项目落地时间；同时结合山地气候与矿业环保要求，优化设备防护与粉尘控制结构，确保适配性与可靠性。
2. 设备多样：从轮式卡车卸车机、料斗给料机到长距离曲线带式输送机，全系列设备均为中瑞自主研发，参数无缝匹配（如卸车速度与喂料量精准协同、输送机与山地地形的坡度适配、部件耐磨设计与铁矿石特性匹配），避免不同品牌设备的兼容性问题；核心零部件自主生产，性能优于国标与CEMA标准，确保系统整体可靠性。
3. 服务保障：依托国内覆盖广泛的服务网点与备件仓库，实现常用备件7天内响应，24小时多语言技术热线快速解决工厂山地矿区的运维难题，彻底摆脱依赖进口备件的漫长等待，尤其适配矿业这类交通不便区域的运维需求。
