Мобильный Телескопический Судопогрузчик ZRSL-60

Мобильный Телескопический Судопогрузчик ZRSL-60 — это флагманское оборудование компании ZOOMRY, созданное для международных сценариев загрузки тяжелых сыпучих материалов. Оно имеет ключевую позиционировку «неслившаяся способность большой тоннажности, всесторонняя безопасная защита, снижение затрат через автоматизацию» и специально разработано для судов типа Капесайз (Capesize) с грузоподъемностью 80 000-120 000 DWT. Устройство глубоко адаптировано к потребностям крупномасштабной загрузки тяжелых сыпучих материалов в крупных горнодобывающих предприятиях и глубоководных портах. Оно прошло сертификацию из нескольких стран, включая CE (для европейского рынка), EAC (для России и стран СНГ), KCS (для южнокорейского рынка) и др. По прочности конструкции, безопасности и уровню автоматизации оно соответствует международным первым уровням, являясь ключевым решением для загрузки тяжелых сыпучих материалов (руда, уголь, крупные гранулированные материалы и т.д.) в горнодобывающей промышленности и портах.

Мобильный Телескопический Судопогрузчик ZRSL-60 разработан для судов типа Капесайз с грузоподъемностью 80 000-120 000 DWT. Конструкция устройства с чистой высотой 16 м может точно соответствовать высоте люков судов типа Капесайз (обычно 14-16 м), избежая «утечки материала и столкновения оборудования из-за несоответствия люка», которые характерны для традиционных судопогрузчиков. Одновременно за счет двух ключевых технологий — системы самоблокировки при отключении электроэнергии и полностью автоматического контроля всего процесса — устройство не только гарантирует безопасность эксплуатации в экстремальных условиях, но и сокращает количество рабочих на месте более чем на 60%, значительно снижая операционные расходы на персонал и материалы.

По адаптивности к применению Мобильный Телескопический Судопогрузчик ZRSL-60 выполнен по модульному разборному проекту: международный транспорт может быть осуществлен с помощью 5-6 контейнеров высотой 40 дюймов (HQ Container), что эффективно контролирует расходы на трансокеанскую логистику; устройство совместимо с сценариями без городского электроснабжения на горнодобывающих объектах (опционально можно установить дизельный генератор мощностью 200 кВт) и системами высоковольтного электроснабжения портов (6 кВ/10 кВ), без необходимости дополнительной модернизации электроснабжающих установок; интерфейс управления поддерживает несколько основных языков, таких как английский, русский, корейский, испанский и др., адаптируясь к привычкам операторов из разных стран и обеспечивая быстрое освоение.

Особенности продукта

Адаптация к большой тоннажности для эффективной загрузки

• Ультрапрочная несущая конструкция: рама корпуса изготовлена из высокопрочного закаленного и от temperованного стали Q690QC (предел текучести ≥690 МПа). Ключевые запретные места (например, опоры телескопического стрела, поперечные балки шасси) изготовлены по технологии сплошной ковки. Номинальная несущая способность всего устройства достигает 220 т, что позволяет выдерживать длительное воздействие и давление руды (плотность 2,8-3,5 т/м³) и избежать прерываний загрузки из-за деформации конструкции;
• Конструкция телескопического стрела с широким покрытием: максимальная длина выдвижения телескопического стрела достигает 42 м, что позволяет полностью покрыть ширину люка судна типа Капесайз (28-32 м). Загрузка одного трюма может быть выполнена без частого перемещения всего устройства: время загрузки одного трюма сокращено с 48 часов (у традиционного оборудования) до 30 часов, эффективность загрузки увеличена на 37,5%;
• Высокопрочная система транспортировки: используется сильная конвейерная лента типа ST/S1200 (предел прочности на растяжение 1200 Н/мм) с покрытием из износостойкого резины толщиной 20 мм (коэффициент износостойкости ≥0,9). В сочетании с тяжелыми ударостойкими опорными роликами собственной разработки ZOOMRY (диаметр 219 мм, срок службы ≥100 000 часов) это снижает степень износа ленты: срок службы конвейерной ленты увеличен с среднеотраслевых 3 лет до 6 лет, уменьшая расходы на замену запасных частей.

Самоблокировка при отключении электроэнергии и всесторонняя безопасность

В сценариях тяжелой загрузки за рубежом экстремальные ситуации (внезапное отключение электроэнергии, отказ оборудования и т.д.) часто приводят к авариям. Мобильный Телескопический Судопогрузчик ZRSL-60 формирует систему защиты за счет многоуровневого безопасного проектирования:

• Миллисекундная самоблокировка при отключении электроэнергии: устройство оснащено гидравлической системой самоблокировки, которая автоматически блокирует телескопический стрело и конвейерную ленту в момент отключения электроэнергии (в течение 0,01 секунды), предотвращая падение телескопического стрела и обратное вращение конвейерной ленты под действием гравитации. Даже при экстремальных отказах (например, разрыв стального каната) двойные механические ограничительные устройства дополнительно предотвращают смещение внутреннего фермы, полностью исключая риск столкновения внутри трюма;
• Всестороннее безопасное мониторирование: система ПЛК в реальном времени контролирует 16 ключевых параметров — включая смещение ленты (трёхуровневая сигнализация: первый уровень — корректировка смещения, второй — снижение скорости, третий — остановка), перегрузку мотора, аномальное давление в гидравлической системе, забивание желоба и т.д. При возникновении аномалий устройство автоматически останавливается, и на экране появляется сообщение о месте отказа, уменьшая безопасные риски из-за «нехватки технического персонала»;
• Проектирование защиты «человек-машина»: вокруг корпуса расположены нескользящие проходы для обслуживания шириной 1,5 м (с защитными ограждениями и аварийным освещением). Ключевые подвижные части (например, привод телескопического стрела, гидравлические цилиндры) оснащены защитными кожухами. Операторы могут выполнять осмотр без приближения к опасным зонам, что соответствует европейскому стандарту безопасности машин EN 13857.

Автоматизация для снижения операционных и обслуживательных расходов

• Полностью автоматический контроль всего процесса: поддерживает двойной режим «дистанционное управление + автоматическое штабелирование» — в радиусе 150 метров можно выполнять операции по загрузке с помощью беспроводного дистанционного управления, либо через промышленную эфирную сеть подключиться к центральной комнате управления для дистанционного мониторинга (опционально); алгоритм автоматического штабелирования в сочетании с лазерным датчиком уровня материала позволяет в реальном времени регулировать угол наклона телескопического стрела и скорость конвейерной ленты, обеспечивая равномерное штабелирование материала (ошибка точности штабелирования ≤3%) и уменьшая ручное вмешательство;
• Конструкция для удобства обслуживания: применяется рама корпуса с решетчатым каркасом. Для ключевых компонентов (например, групп опорных роликов, гидравлических насосов, очистных лезвий) предусмотрены люки для обслуживания. При замене износостойных частей нет необходимости разбирать всё устройство: время обслуживания сокращено на 60% (например, время замены группы опорных роликов у традиционного оборудования — 6 часов, а у Мобильного Телескопического Судопогрузчика ZRSL-60 — всего 2,5 часа);
• Универсальная система запасных частей: износостойные части (опорные ролики, барабаны, уплотнительные элементы) совместимы с конвейерами с лентой и телескопическими штабелерами ZOOMRY, уменьшая количество типов запасных частей в инвентаре зарубежных клиентов (расходы на инвентарь запасных частей можно снизить на 40%). Одновременно ZOOMRY открыл склады запасных частей в 8 регионах мира, что позволяет быстро реагировать на запросы на замену.

Ключевые технические параметры

Технические параметры Мобильного Телескопического Судопогрузчика ZRSL-60 оптимизированы на основе системы менеджмента качества ISO 9001 ZOOMRY и потребностей сценариев тяжелой загрузки за рубежом. Ключевые показатели прошли третьестороннюю тестировку и сертификацию:

Адаптивные сценарии применения

Сценарии загрузки на крупных горнодобывающих предприятиях

На крупных горнодобывающих предприятиях (например, рудники железной руды, медной руды) часто нужно выполнять загрузку тяжелых сыпучих материалов на месте, сталкиваясь с проблемами «отсутствие городского электроснабжения, мягкая почва, высокая потребность в непрерывной эксплуатации». Мобильный Телескопический Судопогрузчик ZRSL-60 можно оснастить опциональным дизельным генератором мощностью 200 кВт, что позволяет работать автономно без зависимости от внешней электросети; гусеничное шасси (удельное давление на почву ≤0,15 МПа) может стабильно двигаться по мягким дорогам горнодобывающих предприятий, позволяя развернуть оборудование без упрочнения площадки; ультрапрочная несущая конструкция и высокопрочная система транспортировки могут выдерживать непрерывную загрузку 24 часа в сутки (среднесуточная загрузка可达 45 000 т), удовлетворяя потребности горнодобывающей промышленности в «быстром транспортировке и низком обслуживании». Одновременно автоматический контроль сокращает количество операторов на месте, снижая расходы на набор персонала и управление в удаленных районах горнодобывающих предприятий.

Сценарии загрузки тяжелых сыпучих материалов в глубоководных портах

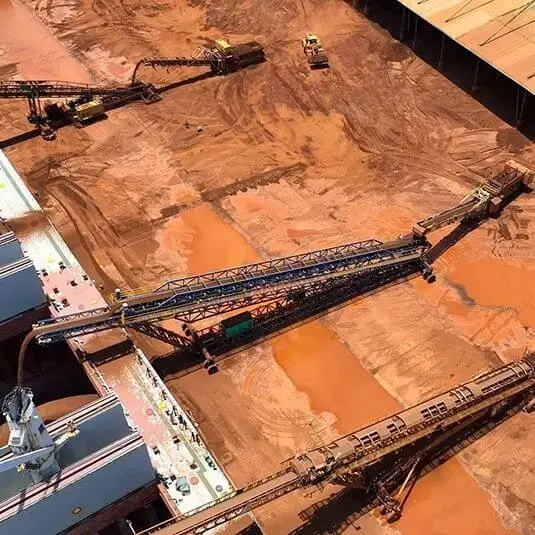

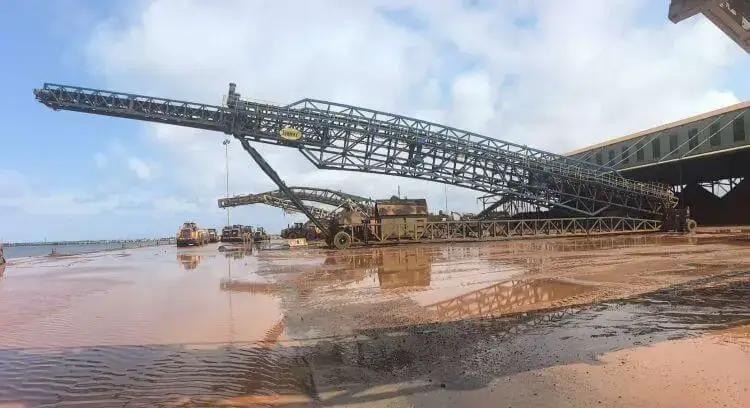

Зарубежные глубоководные порты (например, порты экспорта железной руды в Австралии, Бразилии) являются основными причалами для судов типа Капесайз, их ключевые потребности — «эффективная загрузка, безопасность и соответствие нормам, совместимость с разными типами судов». Телескопический стрела Мобильного Телескопического Судопогрузчика ZRSL-60 длиной 42 м может полностью покрыть люки судов типа Капесайз: время загрузки одного трюма сокращено на 37,5%, уменьшая расходы на задержку судов в порту; чистая высота 16 м и система самоблокировки при отключении электроэнергии соответствуют строгим нормам безопасности портов (например, Конвенция SOLAS ЕС); одновременно устройство совместимо с судов типа Панама с грузоподъемностью 60 000-80 000 DWT (за счет регулировки длины телескопического стрела и угла наклона), реализуя «одно оборудование для нескольких типов судов» и увеличивая коэффициент использования портового оборудования; сертификации CE/EAC/KCS гарантируют, что оборудование может напрямую входить в основные рынки (Европа, Россия, Южная Корея и др.) без дополнительной модернизации для соответствия нормам.

Гарантия качества и сервиса ZOOMRY

ZOOMRY глубоко понимает крайние требования к «надежности оборудования + скорости реакции послепродажного сервиса» в сценариях тяжелой загрузки за рубежом, и гарантирует ценность сотрудничества за счет профессиональной техники, авторитетных сертификаций и надежного сервиса:

Технический накопленный опыт в области оборудования для тяжелой загрузки

ZOOMRY имеет специализированную исследовательскую и разработочную команду для оборудования по транспортировке сыпучих материалов. Для сценариев загрузки судов типа Капесайз создана трехмерная база данных соответствия «параметры судна — характеристики материала — производительность оборудования»; организован центр тестирования тяжелого оборудования, оснащенный 2000-тонным нагрузочным стендом, комплексным тестером гидравлической системы, камерой имитации экстремальных условий (-30℃-60℃). Перед отправкой с завода Мобильный Телескопический Судопогрузчик ZRSL-60 проходит 22 строгие тесты, включая «тест на 250% номинальную нагрузку, тест на непрерывную эксплуатацию 240 часов, тест на адаптацию к экстремальным температурам» и т.д., гарантируя стабильную работу оборудования в условиях высокой нагрузки и сложной среды; ключевые компоненты (опорные ролики, барабаны, гидравлические элементы) изготовлены по технологии точного изготовления, что обеспечивает всесторонний контроль качества «от компонентов до всего устройства».

Международные сертификации

ZOOMRY прошло сертификацию системы менеджмента качества ISO 9001, системы менеджмента окружающей среды ISO 14001, системы менеджмента охраны труда и безопасности OHSAS 18001. Мобильный Телескопический Судопогрузчик ZRSL-60 получил сертификации CE (директива ЕС по машинам), EAC (директива ТР ТС 010/2011 Таможенного союза), KCS (сертификация Корейского агентства по промышленной безопасности), позволяя напрямую входить в основные международные рынки для тяжелой загрузки.

Локализованная сервисная сеть за рубежом

Для удовлетворения потребности в «быстрой реакции» в сценариях тяжелой эксплуатации за рубежом ZOOMRY оснащена профессиональной командой инженеров по тяжелому оборудованию и складами ключевых запасных частей (с запасом ключевых запасных частей Мобильного Телескопического Судопогрузчика ZRSL-60, таких как гидравлические насосы, опорные ролики, модули ПЛК и т.д.). Зарубежные клиенты могут воспользоваться услугой «прибытие инженера на место в течение 48 часов, отправка запасных частей в течение 72 часов»; предоставляется «гарантия на всё оборудование 3 года + гарантия на ключевые компоненты (опорные ролики, барабаны) 10 лет». В течение срока гарантии бесплатно предоставляются ежеквартальные осмотры оборудования и обучение по обслуживанию; одновременно для клиентов создается учетная запись эксплуатации оборудования, и через систему дистанционного мониторинга (опционально) в реальном времени анализируется состояние оборудования, прогнозируя потребности в обслуживании заранее и уменьшая риск незапланированного простоя.
