石灰石长距离输送解决方案

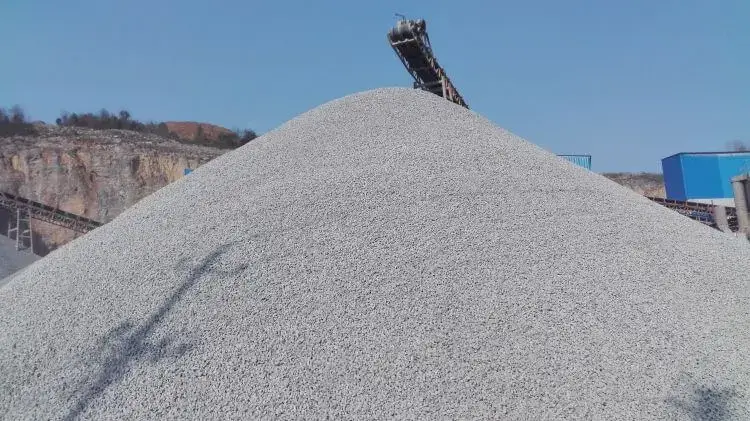

某露天工厂专注于石灰石开采与加工业务，核心物料为石灰石（颗粒度5-30mm，含水率6%-9%，硬度高且易产生粉尘），需构建一条从石灰石矿山破碎区至工厂原料仓的输送专线，实现“开采-破碎-输送-存储”全流程衔接。此前工厂采用“带式输送机+卡车中转”的混合模式：3200米的输送路线因存在3处自然转弯，普通带式输送机需设置2个中转站点，不仅增加设备投入，还因中转装卸导致石灰石损耗率达4.5%；单台普通输送机处理能力仅1800吨/小时，无法匹配工厂2200吨/小时的破碎产能，高峰时段石灰石在破碎区积压；中转环节与卡车运输的敞口设计，使粉尘排放量达25mg/m³，远超《大气污染物综合排放标准》中10mg/m³的限值，周边投诉频发；同时，普通输送机无法适配12米提升高度，需额外搭建斜坡平台，增加土建成本；设备核心部件依赖外购，备件响应周期超30天，年均停机时间超80小时，运维效率低下。

中瑞重工结合工厂现场勘测数据（地形曲线分布、石灰石特性、气象记录），设计“长距离曲线带式输送机为核心，配套卡车卸车机、料斗给料机”的全链条方案，形成“石灰石接收-均匀喂料-曲线输送”闭环系统。

项目概况

核心需求

工厂在参数要求上，核心输送设备需满足处理能力≥2200吨/小时，带宽1200mm，输送长度3200米，适配3个水平曲线（转弯半径≥600米，最大转弯角度≤60°），提升高度12米，且具备密封防尘功能；在场景适配上，设备需耐受露天高温（40℃）、低温（-8℃）与雨水环境，核心部件（托辊、电机）防护等级≥IP55；在合规层面，粉尘排放量≤10mg/m³，设备需符合CEMA标准与国内环保规范；在运维层面，核心部件（托辊、滚筒）使用寿命≥50000小时，提供全球备件响应与多语言操作培训，确保运维团队可独立操作。

核心目标

基于需求，项目设定四大目标：一是效率达标，输送系统处理能力稳定≥2200吨/小时，3200米全程无中转，彻底替代中转模式；二是环保合规，粉尘排放量控制在8mg/m³以内，石灰石损耗率降至1%以下；三是地形适配，设备平稳适配3个水平曲线与12米提升高度，无需额外中转或场地改造；四是运维优化，设备年故障率≤0.6%，全球备件响应≤7天，相比传统模式，年均维护成本降低30%。

解决方案设计

核心设备

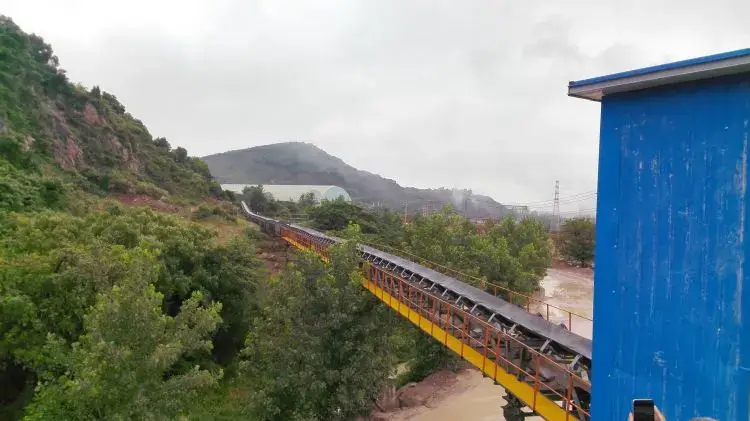

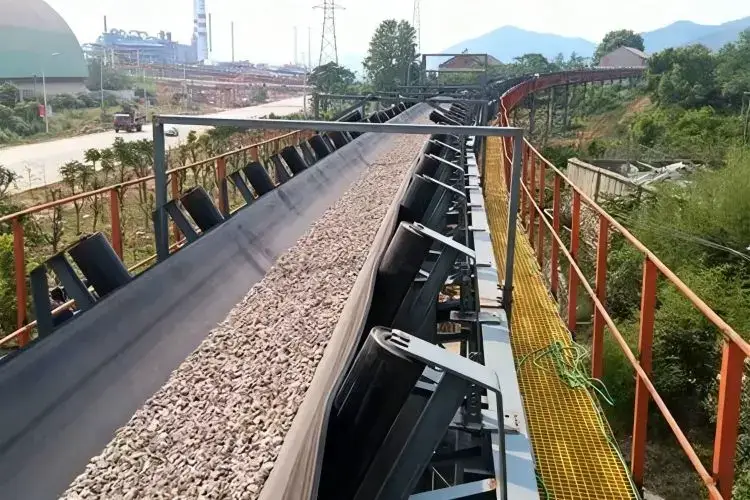

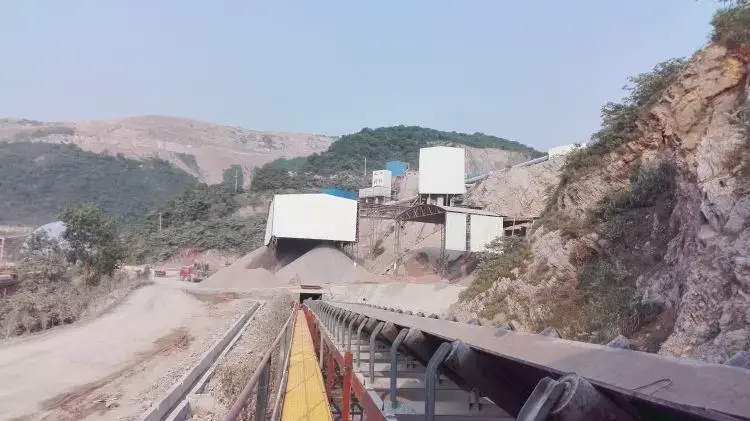

针对3200米曲线路线、2200吨/小时处理能力与12米提升需求，中瑞重工定制生产1套长距离曲线带式输送机，针对石灰石露天输送优化：

• 曲线与提升适配设计：采用“多段曲线协同+渐变张力控制”技术，适配3个水平曲线（转弯半径600米，最大转弯角度57°），通过“自调心托辊组+柔性皮带导向”结构，避免石灰石在转弯处撒料——托辊组选用中瑞重工自研发生产的自调心托辊（直径133mm，适配1200mm带宽），径向跳动≤0.4mm（优于国标0.5mm），可自动修正皮带跑偏，72小时浸泡测试进水≤95g（优于中瑞标准100g），适应露天潮湿环境；针对12米提升高度，采用“渐变坡度设计”（平均坡度0.375%），配合ST2500型钢丝绳芯输送带（拉伸强度≥2500N/mm，耐磨层厚度12mm），确保重载提升时皮带无打滑，输送带重叠密封结构（重叠量120mm）进一步阻断粉尘逸散。
• 动力与效率保障：采用“头部三驱动”设计，配备3台220kW变频电机（总功率660kW，防护等级IP55），搭配硬齿面减速器（传动效率≥96%），可根据石灰石输送量实时调整转速，避免过载；带速设定为3.5m/s，通过PLC联动喂料系统调节给料量，确保2200吨/小时的稳定处理能力；驱动滚筒采用40Cr锻造材质（直径500mm），表面菱形橡胶包胶（摩擦系数≥0.4），经超声波探伤与回火去应力处理，无内部裂纹，使用寿命超50000小时，应对石灰石重载输送的磨损需求。
• 露天耐用性强化：输送机机架采用热镀锌工艺（防锈等级达GB/T 13912-2002中的Zn12级），适应露天雨水与湿气侵蚀；在输送带上方加装可拆卸式透明PC防雨罩，既便于巡检，又能遮挡雨水与暴晒，避免输送带老化；液压张紧装置配备油温控制系统，可在-8℃~40℃温差环境下稳定工作，自动补偿皮带热胀冷缩量，确保曲线段与提升段的皮带张力稳定。

配套设备

为确保石灰石从矿山运输车辆到输送机的无缝衔接，方案配套两类中瑞自主研发设备，参数与核心输送机精准匹配：

• ZRLS-TU1400型轮式卡车卸车机：安装于石灰石接收区，带宽1400mm，处理能力200-1000吨/小时，适配工厂常用的40吨级自卸卡车。设备配备2条液压可调坡道（坡度6.7°），卡车无需倒车即可直接驶上卸料，坡道底部加装双层橡胶密封裙边，减少卸车环节粉尘逸散；同时配备振动给料装置，可根据输送机运行状态实时调整卸料速度，避免石灰石在接收区堆积，形成“卸车-输送”节奏匹配。
• ZR系列料斗给料机：安装于卸车机与输送机之间，采用10cbm标准接收料斗（可选配更大容量），配备18.5kW变频调速电机，可实时调节喂料量（1800-2200吨/小时），确保进入输送机的石灰石流量均匀，避免过载或欠载；料斗内壁铺设12mm厚耐磨陶瓷衬板，应对石灰石高硬度磨损，顶部加装防尘罩，减少露天环境下的粉尘扬散与雨水进入，避免石灰石受潮结块。

核心零部件

所有关键零部件均由中瑞重工独立生产，性能优于国标与CEMA标准，为系统长期稳定运行提供支撑：

• 托辊与滚筒：除曲线段自调心托辊外，直线段选用静音托辊（直径133mm），旋转阻力≤2N（优于国标3N），运行噪音≤45dB（优于国标55dB），72小时浸泡测试进水≤95g，适应露天潮湿环境；滚筒除驱动滚筒外，改向滚筒采用40Cr无缝钢管材质（直径400mm），表面经热喷涂耐磨处理，抗磨损性能提升50%，椭圆度＜1.5mm，确保皮带平稳运行。
• 清洁与安全部件：输送机头部与尾部各配备1套PU材质清洁刮刀，与输送带贴合度≥98%，有效清除残留石灰石颗粒，避免物料粘连导致的皮带跑偏；同时配备“双重安全防护”——皮带跑偏开关（偏差超5mm自动报警）与紧急绳断系统（钢丝绳断裂时0.01秒内停机），符合国际安全规范；卸料端加装无动力除尘溜筒（内置气流缓冲腔），进一步降低卸料粉尘。

项目实施

前期勘测

中瑞重工派遣6人技术团队赴露天工厂，耗时12天完成三项关键工作：通过全站仪与无人机测绘3200米路线的三维地形，精准标记3个水平曲线的圆心位置、转弯半径与12米提升段的坡度分布，优化输送机机架安装高度，避开雨季积水区；采集石灰石样本在实验室测试流动性、磨损性与含水率，确定托辊间距（1.2米）、皮带张力（18kN）等关键参数；结合当地气象数据（高温、低温、雨季分布），制定设备露天防护专项方案，如防雨罩安装位置、液压油温控参数设定。

生产制造

所有设备与零部件在中瑞重工河北工厂生产，全程纳入ISO 9001质量管理体系与ISO 14001环境管理体系：长距离曲线带式输送机的驱动滚筒需通过24小时1.2倍额定负荷静载测试，无变形方为合格；托辊需经过1000小时空载试运行，验证密封性与旋转阻力；ST2500型输送带需完成拉伸、耐磨与弯曲测试，合格后方可出厂。工厂派代表赴厂验收，所有参数均满足合同要求，尤其露天耐用性测试（高低温循环、淋雨测试）结果优异。

安装调试

中瑞重工派遣10人安装团队赴现场，采用“模块化拼接+分阶段调试”模式：将3200米输送机分为16段（每段200米），提前在工厂预组装，现场仅需螺栓连接与皮带硫化，安装周期仅30天（行业平均周期45天）；安装过程中遇雨天时，采用临时防雨棚覆盖设备部件，防止雨水锈蚀；调试阶段分三步进行——单设备空载测试（验证电机、托辊运行状态）、系统联动测试（卸车机-给料机-输送机协同）、72小时满负荷试运行（模拟露天实际工况，如高温、转弯输送），优化PLC程序，使输送机处理能力稳定在2250吨/小时，超出2200吨/小时的需求标准。

运维培训

为工厂8名运维人员提供15天专项培训，内容涵盖露天设备的日常检查（托辊旋转状态、液压油位、防雨罩密封性）、常见故障处理（皮带跑偏、电机过载）与定期维护（托辊润滑、刮刀更换）；培训采用多语言操作手册（中文、英语），针对露天环境的特殊需求，额外培训“雨季设备排水检查”“冬季液压系统预热”等技能，确保培训后运维团队可独立完成设备操作与基础维护。常用备件响应时间≤7天，开通24小时多语言技术热线，提供终身技术支持。

项目成效

项目投产后长期稳定运行，各项指标均超预期。在效率与产能释放层面，3200米全程无中转输送设计让输送机实际处理能力稳定在2250吨/小时，完全匹配工厂2200吨/小时的破碎产能，高峰时段再也没有出现石灰石积压的情况；输送周期也从传统“输送机+卡车中转”模式的5小时缩短至1.4小时，每年减少因输送不足导致的生产停机时间约45小时，间接提升了产能价值，同时3个水平曲线的顺畅适配无需额外设置中转站点，进一步节省了相关设备与土建投入。

从环保与物料利用角度来看，全系统密封设计有效控制了粉尘排放，排放量从25mg/m³降至7.2mg/m³，远超国家标准，工厂自此没再收到过周边的投诉，也彻底避开了环保处罚风险；石灰石损耗率从4.5%降至0.8%，按工厂年输送量1800万吨计算，每年能减少约66.6万吨的损耗，物料利用率大幅提升；加上防雨罩与密封输送带的设计，雨季石灰石结块率从12%降至1.5%，不用再额外安排破碎工序，既节省了能耗又降低了人工成本。

在可靠性与露天耐用性上，设备核心部件（托辊、滚筒、电机）运行超35000小时都没进行过大规模更换，日常只需定期更换输送带与清洁刮刀，年均维护频次从10次减少到3次，维护成本降低40%；即便在-8℃~40℃的露天环境下，设备年故障率也仅0.4%，远低于0.6%的目标，从未因极端天气或雨水出现过重大故障；后来工厂进行产能二次升级时，只微调了电机功率与PLC程序，就能适配2500吨/小时的新需求，设备的扩展性和耐用性完全超出了预期。

工厂项目负责人表示：“当初最头疼的就是3处曲线和12米提升的输送难题，中瑞重工的这套设备不仅把曲线走得特别顺，产能还能跟得上破碎节奏。这几年露天风吹雨淋的，设备没掉过链子，上次托辊需要紧急更换，师傅远程指导着我们自己就换好了，没耽误生产。现在我们琢磨着新增一条石灰石加工线，肯定还优先考虑中瑞，毕竟用过的设备放心，服务也实在。”

中瑞重工的核心优势

1. 定制化曲线适配能力：国际品牌针对多曲线长距离输送需6个月以上设计周期，中瑞重工依托自主研发的“曲线张力控制技术”，仅2.5个月即完成全套方案定制，3个水平曲线的适配精度与运行稳定性远超行业平均水平，避免传统中转模式的弊端。
2. 全链条设备协同优势：提供“卡车卸车机+料斗给料机+曲线带式输送机”的全流程设备，各设备参数精准匹配（如卸车机卸料速度与给料机喂料量协同），避免不同品牌设备的兼容性问题；核心零部件自主生产，如托辊、滚筒的性能指标优于国标与CEMA标准，确保系统整体可靠性。
3. 国际化合规与服务体系：设备符合ISO 9001、ISO 14001及CE、EAC等国际认证，满足全球不同地区的合规要求；多语言技术支持，解决海外客户“备件慢、沟通难”的痛点，运维响应速度远超行业平均水平，适配中瑞重工“全球客户服务”的定位。
