Diseño de transportador de tubería:Estructura de descarga múltiple

La estructura de descarga múltiple en el diseño del transportador de tubería es un diseño innovador creado para satisfacer la necesidad de descargar materiales de manera descentralizada en entornos de producción complejos.Al establecer múltiples puntos de descarga,los materiales pueden ser descargados en diferentes estaciones oáreas,mejorando asíla flexibilidad y eficiencia del sistema de transportador.

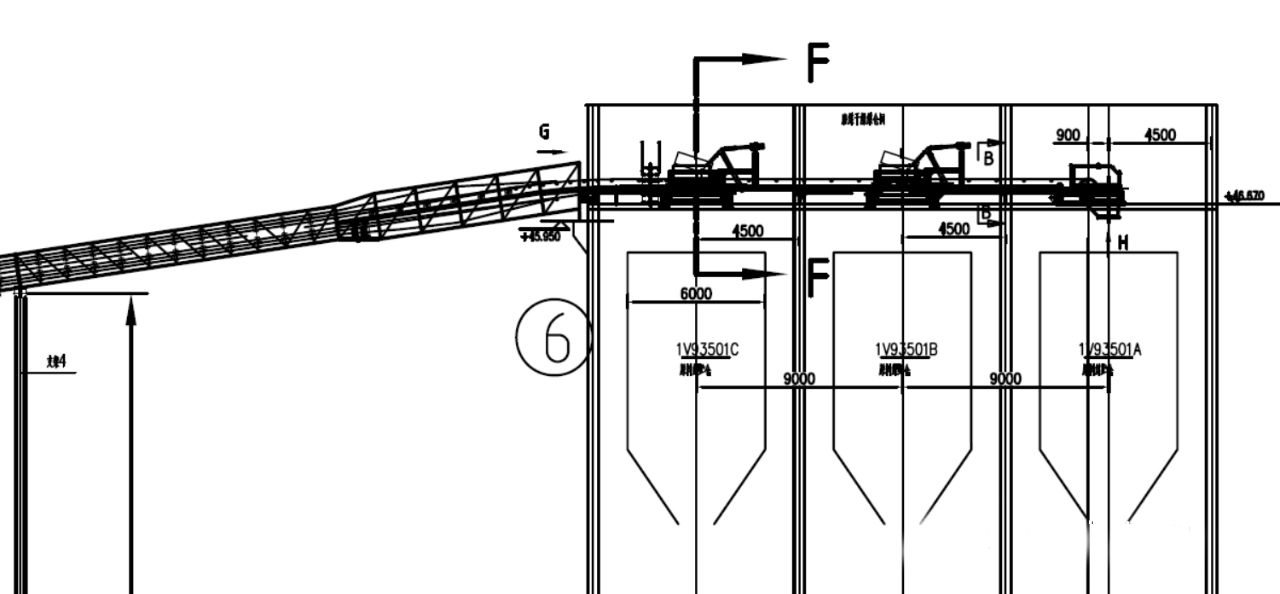

I.Descarga múltiple en puntos cercanos entre sí

Cuando dos puntos de descarga están cerca el uno del otro y en la misma posición en línea recta,se pueden utilizar los siguientes métodos de diseño y procesamiento:

1.Estructura de despliegue de cinta:despliega la cinta lo antes posible antes del primer punto de descarga y añade un par de rodillos de presión de despliegue en la sección de transición a la disposición del canal para evitar que los bordes de la cinta se enrolen,asegurando asíque los materiales se descarguen suavemente de la cinta sin afectar el efecto de descarga debido al enrolamiento de los bordes de la cinta.

2.Configuración de rodillos:utiliza rodillos estándar con unángulo de canal de 35 grados para proporcionar buen soporte,o usa rodillos de transición ajustables especiales para la máquina de cinta de tubería y ajustarlos según las condiciones específicas para asegurar que la cinta permanezca estable durante el proceso de descarga.

3.Procesamiento de arco convexo:Si hay un arco convexo en la parte frontal de la máquina de cinta de tubería,la sección de transición debe estar dispuesta en el extremo delantero del arco convexo para asegurar que la sección del arco convexo tenga una estructura de canal,reduciendo el radio de curvatura requerido para evitar una curvatura excesiva de la cinta en la sección del arco convexo,lo que afectaría la conducción y descarga normales de los materiales.

Segundo,la gran distancia entre la descarga múltiple

Cuando dos puntos de descarga están lejos uno del otro(más de 3 veces la longitud de la sección de transición)y la mitad involucra un punto de giro horizontal,se pueden utilizar los siguientes programas:

1.Descarga a través del descargador:vuelve a desplegar la cinta en el punto medio de descarga y descarga a través del descargador de arado.Este método requiere rodillos de presión adicionales antes y después del punto de descarga para evitar que la cinta se enrolle.Asegura que los materiales se descarguen suavemente incluso a largas distancias sin que los materiales se acumulen en la cinta debido a las largas distancias y es adecuado para transportar materiales menos abrasivos como el carbón y los polvos.

2.Descarga tipo camión fijo con T:se establecen dos rodillos redirigidores y un depósito frontal en el punto medio de descarga,y se eleva la sección de soporte de la máquina de cinta de tubería.Este método es adecuado para cualquier escenario,especialmente para materiales que requieren altas tasas de ruptura.Elángulo de inclinación de las ramas de la sección de soporte debe tomarse tanto como sea posible hasta elángulo máximo permitido de transporte del material para reducir el espacio de disposición y los costos de inversión.En este diseño,la cinta en la sección de soporte de la máquina de cinta de tubería necesita ser desplegada nuevamente en el punto de descarga y luego formada en una tubería después de enrollarse alrededor de los dos rodillos redirigidores,o elegir no volver a formar en una tubería.

3.Descarga tipo tee segmentada:toda la línea de transporte se divide en varias cintas de acuerdo con el número de puntos de descarga para lograr una descarga múltiple.Es adecuado para la situación en la que el lugar de descarga frontal necesita ser descargado por un camión de descarga móvil dentro de un cierto rango de longitud,o el punto medio de descarga estáen un punto de giro horizontal.Al agregar una estación de transferencia en el punto de giro,la línea de transporte se puede dividir en varias cintas para lograr una descarga múltiple flexible.

Tercero,sobre el sellado del punto de descarga

Las características de protección ambiental de la máquina de cinta de tubería se reflejan principalmente en la parte de formación de la tubería,y la parte de despliegue de la descarga múltiple necesita una consideración especial para el sellado de protección ambiental.Las medidas específicas de sellado son las siguientes:

1.Sellado de la descarga múltiple a través del descargador:de acuerdo con el tratamiento convencional,hacer un corredor de paso cerrado y aumentar las instalaciones de eliminación de polvo en la descarga para prevenir la dispersión de polvo y afectar el entorno circundante.

2.Descarga con camión fijo central y división para aumentar el sellado de la estación de transferencia:la estación de transferencia estácompletamente cerrada,la sección de transición también debe estar cerrada y aumentar las instalaciones de eliminación de polvo en la descarga,lo que puede prevenir efectivamente la dispersión de materiales en el proceso de descarga y la difusión de polvo para asegurar un ambiente limpio.

3.Implementación específica de medidas de sellado:en la implementación de medidas de sellado,es necesario ajustar de acuerdo con las circunstancias específicas.Por ejemplo,cerca del punto de descarga se puede establecer un corredor cerrado y instalaciones de eliminación de polvo para asegurar que los materiales no produzcan mucha polvo en el proceso de descarga.Además,se pueden seleccionar materiales y equipos de sellado adecuados según las características del material para asegurar el mejor efecto de sellado.
