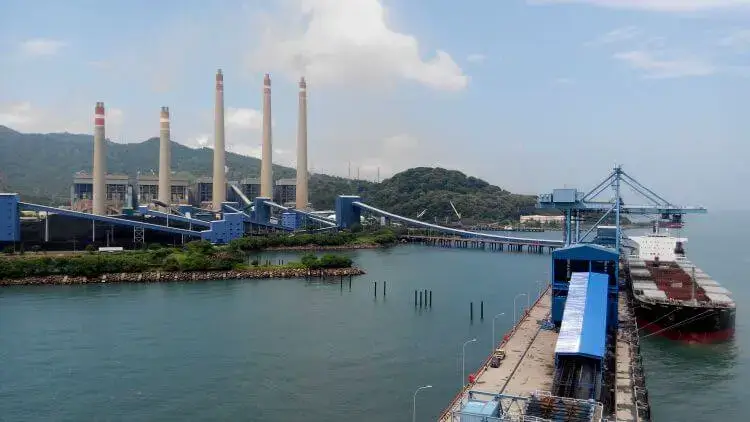

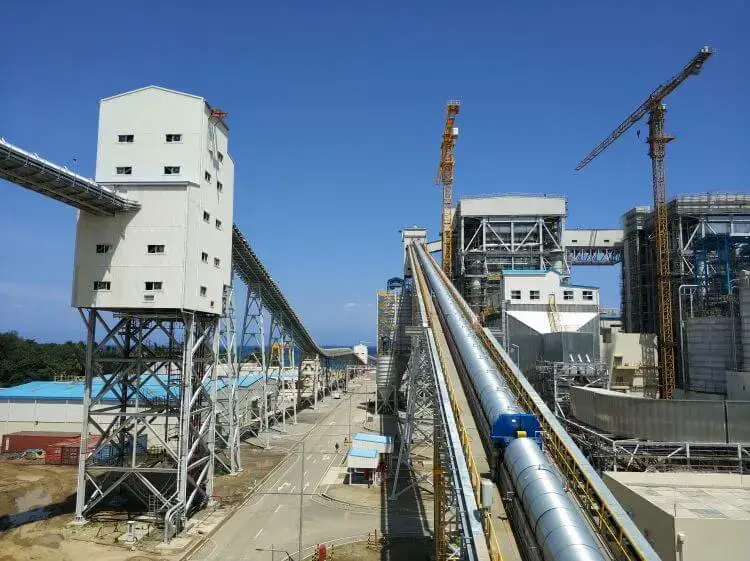

Soluciones de Transportadores de Correa para Plantas Eléctricas y Puertos

Jiujiang, una importante ciudad portuaria en el tramo medio del río Yangtsé, cuenta con una diversidad de tipos de buques en sus muelles, incluyendo buques pequeños de carga suelta (10000-35000 DWT) y buques grandes de carga suelta (35000-50000 DWT). Por lo que el sistema de descarga de buques debe tener flexibilidad de adaptación; además, la precipitación anual local es de aproximadamente 1400 mm, y la temporada de lluvias es húmeda y brumosa, por lo que el equipo debe tener propiedades de anticorrosión y antideslizamiento de la correa; el área terrestre del nudo de transporte debe atravesar carreteras del parque industrial, oleoductos y ríos pequeños, por lo que la disposición de los transportadores debe ser compacta y evitar las instalaciones existentes. Por consiguiente, el cliente exige claramente que el sistema cumpla con estándares internacionales de certificación, que las emisiones de polvo y el control de ruido alcancen los índices ambientales industriales, y que al mismo tiempo admita mantenimiento remoto.

Requisitos Nucleares del Proyecto

1. Capacidad productiva y configuración del equipo: Se debe construir un sistema completo de descarga de buques y transporte, con 5 transportadores de correa como equipo complementario. La capacidad de procesamiento de cada equipo no debe ser inferior a 2200 toneladas por hora, y el ancho de la correa es uniformemente de 1400 mm, para garantizar "cero cuellos de botella" en el transporte de materiales sueltos desde la descarga del buque hasta los silos de la planta eléctrica y evitar que la interrupción del transporte afecte la generación eléctrica de la planta;
2. Adaptabilidad a las condiciones de trabajo: Los transportadores deben adaptarse a un ángulo de inclinación máximo de 18° (debido a la gran diferencia de nivel topográfico entre el puente de acceso del muelle y los silos de la planta eléctrica). Algunos tramos deben tener una disposición curva (para evitar las instalaciones existentes) y, al mismo tiempo, contar con un diseño impermeable a la lluvia y anticorrosivo para hacer frente al clima lluvioso de Jiujiang;
3. Medio ambiente y seguridad: Durante el transporte de materiales sueltos, las emisiones de polvo deben ser ≤10 mg/m³ y el ruido durante el funcionamiento del equipo ≤75 dB (estándar del límite de la fábrica); el sistema de seguridad debe incluir funciones de detección de desviación de la correa, parada de emergencia y autobloqueo en caso de corte de energía, para eliminar accidentes de seguridad;
4. Mantenimiento y servicio: Admitir el monitoreo remoto de los parámetros de funcionamiento del equipo (velocidad de rotación, temperatura, carga), el tiempo de respuesta en el suministro de piezas de repuesto debe ser ≤72 horas y el plazo de garantía del equipo no debe ser inferior a 5 años.

Solución Personalizada de Zoomry

Zoomry toma el "servicio de cadena completa EPC" como núcleo, combina sus propias ventajas en transportadores de correa de larga distancia, gran inclinación y curvos, así como en piezas de repuesto clave, y crea una solución integrada de "alimentación para descarga de buques - transporte de múltiples tipos - eliminación de polvo - mantenimiento":

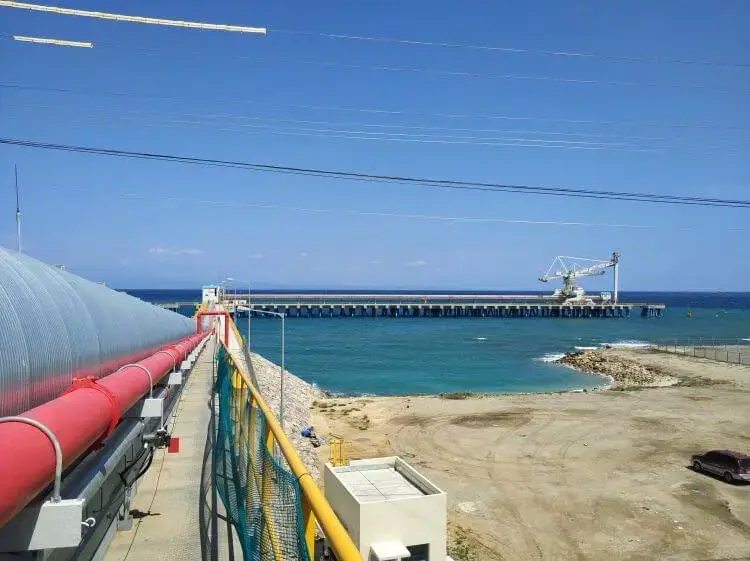

Diseño Coordinado de Descarga de Buques y Transporte

El sistema utiliza una disposición de "grúa de descarga de buques con garra + alimentador de tolva + 5 transportadores de correa de múltiples tipos" para lograr el transporte continuo de materiales sueltos:

• Etapa de descarga de buques: Se elige una grúa de descarga de buques con garra (adaptable a los tipos de buques Handysize/Handymax) para capturar los materiales sueltos y depositar los en las tolvas del muelle; las tolvas están equipadas con alimentadores vibratorios de fabricación propia de Zoomry, que proporcionan una alimentación uniforme a los transportadores siguientes para evitar la sobrecarga;
• Etapa de transporte: Los 5 transportadores de correa tienen tareas claramente definidas — 1 transportador de correa de gran inclinación (adaptable a tramos de pendiente pronunciada de 18°, para elevar los materiales desde las tolvas del muelle hasta la plataforma del puente de acceso), 2 transportadores de correa de larga distancia (con alcances de 200 m y 180 m respectivamente, para transporte a lo largo de las carreteras del parque industrial), 1 transportador de correa curvo (con radio de curvatura R = 30 m, para evitar los oleoductos) y 1 transportador de transición (para introducir los materiales sueltos en los silos de la planta eléctrica).

Características de los Parámetros del Equipo Clave

Transportador de Correa de Gran Inclinación

• Parámetros: Ancho de la correa: 1400 mm; capacidad de procesamiento: 2200 toneladas por hora; ángulo de inclinación: 18° (ángulo de inclinación máximo desde horizontal hasta +30°); velocidad de la correa: 2,4 m/s;
• Características: Utiliza correa con bordes ondulados (altura de los bordes: 200 mm; distancia entre las divisiones: 400 mm) para evitar el derrame de materiales sueltos en tramos de gran inclinación; el sistema de tracción cuenta con un motor reductor FLENDER (potencia: 110 kW) equipado con acoplamiento hidráulico, que garantiza un arranque suave y tiene protección contra sobrecarga; los rodillos portadores son de un modelo de desarrollo propio de Zoomry, con diámetro de 133 mm y salto radial ≤0,4 mm, lo que garantiza el funcionamiento estable de la correa.

Transportador de Correa de Larga Distancia

• Parámetros: Ancho de la correa: 1400 mm; capacidad de procesamiento: 2200 toneladas por hora; alcances: 200 m y 180 m respectivamente; disposición horizontal;
• Características: Utiliza correa de lienzo de poliéster de alta resistencia (resistencia a la tracción ≥2000 N/mm), recubierta de caucho resistente al desgaste de 15 mm de grosor en la superficie; el chasis está sometido a un tratamiento anticorrosivo por galvanizado en caliente (grosor ≥80 μm) para adaptarse al clima lluvioso de Jiujiang; el dispositivo de tracción es de tracción de doble motor (potencia de cada motor: 90 kW), y la tecnología de control sincrónico garantiza la equidad de potencia, con un consumo de energía 8% inferior al promedio de la industria.

Transportador de Correa Curvo

• Parámetros: Ancho de la correa: 1200 mm (adaptable al caudal del tramo curvo); capacidad de procesamiento: 2200 toneladas por hora; radio de curvatura R = 30 m; ángulo de disposición: 12°;
• Características: Utiliza un conjunto de rodillos portadores en canal (ángulo del canal: 35°); al optimizar el ángulo de disposición de los rodillos portadores (rodillos portadores exteriores inclinados 2° hacia adelante), se reduce la resistencia y el desgaste de la correa en las curvas; el chasis adopta una conexión flexible por segmentos, adaptable a la deformación curva, con ruido durante el funcionamiento ≤70 dB; está equipado con cuchillas de limpieza de fabricación propia de Zoomry, con una tasa de limpieza de materiales residuales en la correa del 98%.

Transportador de Transición

• Parámetros: Ancho de la correa: 1400 mm; capacidad de procesamiento: 2200 toneladas por hora; alcance: 80 m; disposición horizontal;
• Características: El extremo de alimentación está equipado con una trampa de eliminación de polvo sin energía (modelo personalizado de Zoomry); gracias al amortiguamiento de flujo de aire y el sellado de caucho, las emisiones de polvo son ≤8 mg/m³; el rodillo de cola tiene un recubrimiento de caucho en patrón rombo (coeficiente de fricción aumentado en un 30%) para evitar el deslizamiento de la correa; está equipado con un sistema de control automático PLC de Zoomry, que puede interconectarse con el nivelador de silos de la planta eléctrica para ajustar automáticamente la cantidad de alimentación.

Piezas de Repuesto Clave

• Rodillos portadores: Rodillos portadores en canal de desarrollo propio de Zoomry rodillos portadores en canal, con diámetro de 133 mm, cubiertas de rodamientos de polímero de alto rendimiento, clase de protección contra agua y polvo IP65 y vida útil superior a 50000 horas;
• Rodillos: Material forjado 40Cr, con recubrimiento de tungsteno carburo en la superficie (grosor: 0,5 mm), resistencia al desgaste aumentada en 5 veces, adecuado para escenarios de alta carga y alta fricción;
• Engranajes de tracción: Engranajes de superficie dentada dura procesados por Zoomry de forma independiente, con precisión que cumple con el nivel 6 de la norma GB/T 10095.1-2008, eficiencia de transmisión ≥98% y ruido ≤85 dB.

Diseño Inteligente

• Sistema de monitoreo remoto: Equipado con sistema PLC + IoT de Zoomry, el cliente puede consultar en tiempo real los parámetros de funcionamiento de los 5 transportadores (velocidad de rotación, temperatura de los rodamientos, tasa de carga, cantidad de desviación de la correa) a través de la interfaz HMI. Admite arranque y parada remotos, ajuste de parámetros y advertencia de fallos (como sobrecarga del motor o sobretemperatura de los rodamientos);
• Protección de seguridad: Cada transportador está equipado con interruptor de desviación de la correa, interruptor de cable de emergencia y detector de velocidad. En caso de corte de energía, se realiza el autobloqueo a través del dispositivo de frenado hidráulico, bloqueando la cinta transportadora en 0,01 segundos; el transportador de gran inclinación está equipado adicionalmente con un dispositivo anti-retroceso para evitar el deslizamiento inverso de la correa debido a un corte de energía repentino; a lo largo del equipo se instalan alarmas acústicas y visuales, así como botones de parada de emergencia, con una distancia entre ellos ≤50 m, para garantizar la seguridad de la operación personal.

Implementación y Aceptación del Proyecto

Diseño Preliminar

• Formado por 5 ingenieros con más de 10 años de experiencia en proyectos de transporte de materiales sueltos, quienes realizaron mediciones sobre el terreno del nivel topográfico del muelle de Jiujiang, las leyes de variación del nivel del agua del río Yangtsé (para evitar que la temporada de inundaciones afecte el equipo) y las dimensiones de la interfaz de los silos de la planta eléctrica, y dibujaron un plano de disposición en 3D;
• Plan de optimización: Para los tramos curvos del transportador curvo, el "giro rígido" del diseño original se cambió por "curva flexible + optimización del ángulo de los rodillos portadores" para reducir el desgaste de la correa; los soportes del transportador de gran inclinación utilizan "base de hormigón + soporte amortiguador ajustable" para adaptarse a la subsidencia topográfica.

Producción y Fabricación

• Todo el equipo se fabrica en la base de producción de Zoomry en Zaoqiang, provincia de Hebei, cumpliendo con los requisitos del sistema de gestión de calidad ISO 9001, el sistema de gestión ambiental ISO 14001 y la certificación CE;
• Pasando por pruebas de todo el proceso en el Centro de Inspección de Calidad de Zoomry (que incluye laboratorios de mecánica, resistencia al desgaste y anticorrosión), como la prueba de resistencia a la tracción de la correa con bordes de gran inclinación (cumpliendo con el estándar de ≥2000 N/mm) y la prueba de resistencia a la rotación del conjunto de rodillos portadores del transportador curvo (≤2 N, mejor que el estándar nacional de ≤3 N). Cada equipo va acompañado de un informe de prueba.

Montaje y Puesta a Punto en el Lugar

• Equipo de montaje: Se envían 4 ingenieros certificados al lugar en Jiujiang, y utilizando el modo de "prefabricación + montaje modular", se completa el montaje de los 5 transportadores y la grúa de descarga de buques en solo 18 días, 2 días antes de lo esperado por el cliente;
• Proceso de puesta a punto: Se divide en tres etapas: sin carga (prueba de desviación de la correa y fluidez del funcionamiento en tramos curvos), con carga (aumento gradual hasta 2200 toneladas por hora, funcionamiento sin fallos durante 72 horas consecutivas) y emergencia (simulación de fallos como corte de energía y desviación, con respuesta del sistema de seguridad ≤0,5 segundos). Los datos de prueba son confirmados por el cliente.

Aceptación y Servicio Postventa

• Estándar de aceptación: Según los requisitos del cliente y los estándares de seguridad mecánica, los índices clave como la capacidad productiva (2200 toneladas por hora, cumpliendo con el estándar), las emisiones de polvo (8 mg/m³) y el ruido (72 dB en el límite de la fábrica) todos pasaron la aceptación en una sola vez;
• Servicio postventa: Se ofrece una garantía de 5 años para el equipo; se establece un almacén de piezas de repuesto en Shanghái, con reserva de piezas clave como rodillos portadores y rodillos, para garantizar la respuesta a las necesidades del cliente en 72 horas; se ofrece orientación de mantenimiento remoto una vez por trimestre y revisión sobre el terreno una vez por año, para resolver el problema clave de "gestión remota" del cliente.

Resultados del Proyecto

1. Aumento de la eficiencia: El diseño personalizado de los transportadores de gran inclinación y curvos se adapta con precisión al terreno local de Jiujiang (tramos de pendiente pronunciada y áreas con tuberías entrelazadas), lo que reduce las inversiones adicionales como "modificación de tierras y construcción de instalaciones temporales" en el plan tradicional; el coste de ingeniería directo se reduce en aproximadamente 1,2 millones de yuanes chinos. Además, las piezas de repuesto clave como los rodillos portadores y rodillos, de fabricación propia de Zoomry (con una vida útil superior a 50.000 horas), hacen que el coste total de compra y reemplazo posterior se reduzca en un 35% en comparación con las piezas importadas del mismo tipo compradas externamente.
2. Reducción de costes: El diseño personalizado de los transportadores de gran inclinación y curvos reduce en aproximadamente 1,5 millones de yuanes chinos el coste de obras de tierra y mudanza de instalaciones; gracias a la larga vida útil de las piezas de repuesto de fabricación propia de Zoomry (rodillos portadores y rodillos), el coste de mantenimiento se reduce en un 30% en comparación con lo esperado.
3. Cumplimiento normativo ambiental: La concentración real de emisiones de polvo durante el transporte de materiales sueltos es de 8 mg/m³, lo que es significativamente mejor que el requisito de "concentración de polvo en el lugar de trabajo ≤ 10 mg/m³" establecido en la Norma Nacional para Emisiones de Contaminantes de la Industria del Carbón (GB 20426-2006).
4. Respuesta al servicio: El almacén de piezas de repuesto y el equipo de servicio técnico establecidos por Zoomry en Shanghái controlan el tiempo de respuesta a las necesidades de los clientes locales de Jiujiang dentro de los 48 horas (muy superior al estándar de 72 horas de los proveedores con los que la empresa colaboraba anteriormente), reduciendo al mínimo el impacto en la producción de la empresa.

"La solución de transportadores de múltiples tipos de Zoomry se adapta perfectamente a las condiciones de trabajo complejas de Jiujiang: los transportadores de gran inclinación resuelven el problema de transporte en tramos de pendiente pronunciada, los transportadores curvos evitan las tuberías y los transportadores de larga distancia garantizan un transporte eficiente. En comparación con otras marcas, Zoomry destaca por su mayor capacidad de personalización y ventajas en coste, por lo que en los nuevos proyectos futuros, se dará prioridad a la colaboración con ella." — Jefe de un proyecto de almacenamiento y transporte de carbón en Jiujiang
