输送系统由多个运动部件和组件组成,包括输送带、托辊、绞车、轴承、联轴器、减速器、电机、流体联轴器和刮板等。整个系统的主要作用是将物料从A点移动到B点。虽然每个部件都有其独特的功能,但输送带无疑是输送系统中最重要、也常常被忽视的部分之一。
■ 什么是输送带
输送带是输送系统中最重要的组成部分之一,它负责将散料从现场运输到加工设施或装载区域。输送带通常由电动机驱动,并根据实际需求进行拼接和硫化工作。传统的输送带由三层组成:顶层或覆盖层用于运输产品,中间层(又称带体)提供支撑,通常由金属或编织织物制成,底部则是覆盖层。根据实际应用或环境的不同,输送带的组成可能包括塑料或橡胶化合物、织物材料和钢索等。
■ 输送带的不同类型
输送带广泛应用于各种行业,因此针对不同行业、应用和环境等因素,输送带的类型也有多种选择。错误使用输送带可能导致工期延误,甚至造成灾难性后果。因此,选择正确类型的输送带是每个人需要考虑的重要问题:
1. 根据结构:普通型和抗冲击撕裂型。
2. 根据用途:除了普通型,还有耐磨型、耐热型、耐寒型、耐酸碱型、阻燃型、抗撕裂型、抗臭氧型等。
3. 种类:根据覆盖橡胶的性能可分为:普通钢丝绳输送带、阻燃钢丝绳输送带、耐热钢丝绳输送带、耐磨钢丝绳输送带、耐寒钢丝绳输送带、耐酸碱钢丝绳输送带、耐油钢丝绳输送带和阻燃钢丝绳输送带等多种类。其强度高于普通输送带,长度较长,可以减少转换点,节约能源和管理成本。
■ EP输送带规格
织物结构 | 织物规格 | 层厚(mm/p) | 强度系列(N/mm) | 覆盖层厚度(mm) | 宽度(mm) | 长度(m) |
经向 | 纬向 | 2Ply | 3Ply | 4Ply | 5Ply | 6Ply | 上层 | 下层 |
聚酯(ep) | 聚酰胺(p) | EP-80 | 0.6 | 160 | 240 | 320 | 400 | 480 | 1.5-12 | 0-4.5 | 400-2500 | ≤300 |
EP-100 | 0.75 | 200 | 300 | 400 | 500 | 600 | 500-2500 |
EP-150 | 1 | 300 | 450 | 600 | 750 | 900 |
EP-200 | 1.1 | 400 | 600 | 800 | 1000 | 1200 |
EP-250 | 1.25 | 500 | 750 | 1000 | 1250 | 1500 |
EP-300 | 1.35 | 600 | 900 | 1200 | 1500 | 1800 |
EP-350 | 1.45 | - | 1050 | 1400 | 1750 | 2100 | 800-2500 |
EP-400 | 1.55 | - | - | 1600 | 2000 | 2400 |
EP-450 | 1.7 | - | - | 2000 | 2500 | 3000 | 1000-2500 |
■ 如何正确选择输送带
在购买采矿输送带时,首先应确定拉伸强度要求、覆盖层厚度以及根据运输和装载材料选择合适的覆盖层类型。操作环境同样重要,因为它会直接影响输送带的选择。

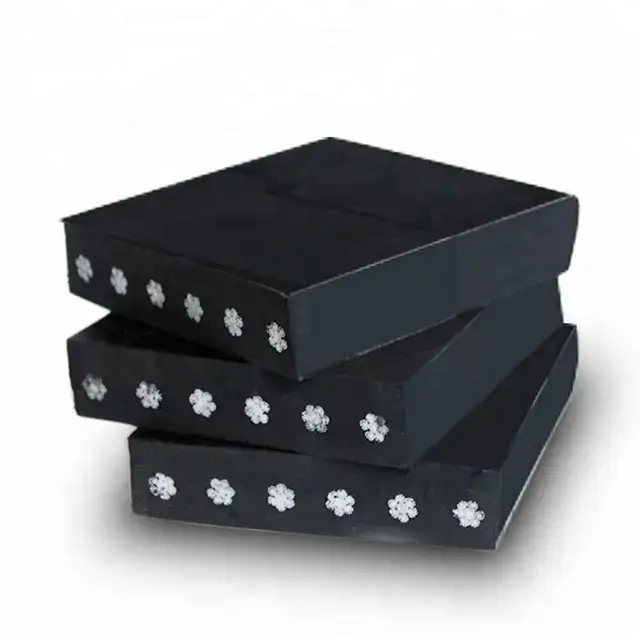

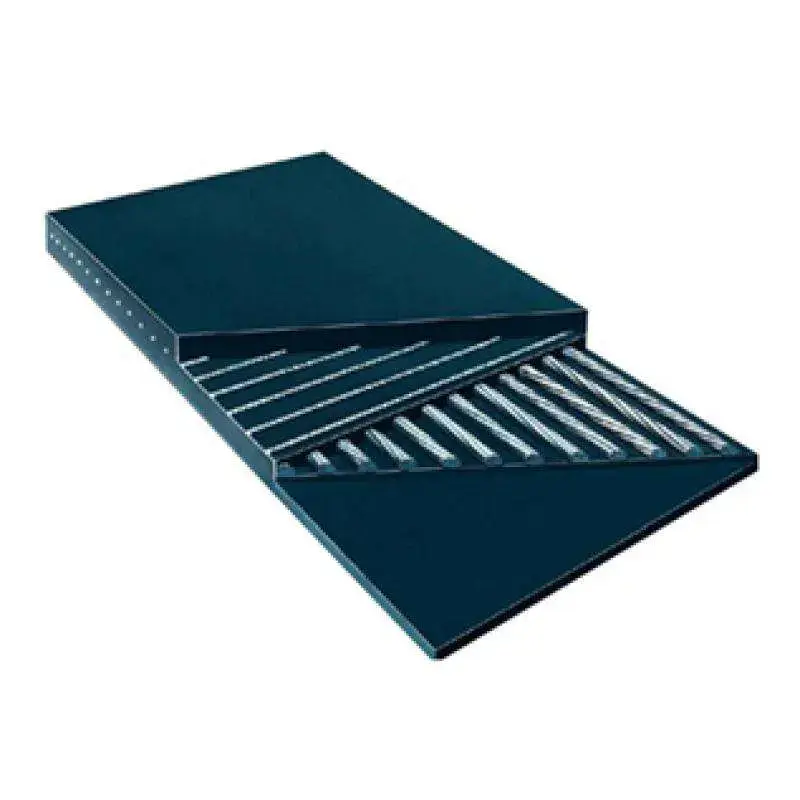

● 在温控仓库中运输包装或轻型材料时,可以选择钢丝绳输送带。钢丝绳输送带由芯橡胶、钢丝绳、覆盖层和边缘橡胶组成,具有抗霉、防蛀、抗老化、良好的耐热性和高抗撕裂性,其表面在磨损后可进行翻新。该类型输送带的特点包括高拉伸强度、良好的抗冲击性、长的使用寿命、小延伸性和良好的柔韧性,适合长距离、大跨度、高速运输材料。
● 如果输送带在地下环境中运行,则可能需要满足MSHA第14部分的火灾保护要求。在这种情况下,选择由阻燃材料制成的输送带是非常重要的。其在制造过程中可添加特殊试剂、浸渍浆料和橡胶成分,以帮助降低摩擦系数并增加阻燃性,从而确保在最高安全水平下操作。
● 如果是在地面,则选择主要取决于所输送原材料的特性。水分、颗粒大小和耐磨特性是决定因素。例如,像铁矿石、冶金焦和石英等高磨损材料需要比中等磨损材料(如灰烬或沙子)更坚固的输送带。
■ 其他应用场景的选择判断
● 高硬度物品:在理想条件下,采矿输送带的平均使用寿命为三到十年,具体使用时长取决于带子长度、输送机设计等因素。运输的散装材料性质也会显著影响带子的寿命。例如,锋利、锯齿状、磨损性强的材料会更快损坏带子,此类环境下,选择抗撕裂性高的输送带最为合适。
● 耐腐蚀性材料:输送带可能会因含有金属而腐蚀。虽然在气候控制的设施中腐蚀可能不是太大的问题,但在地下或运输具有腐蚀性物品时,由于温度波动、紫外线、湿度水平和潮湿等多种因素影响,需要优先选择具备耐酸碱和耐腐蚀性的输送带。
● 极端温度环境:运输材料的温度是另一个重要考虑因素。例如,直接从地下采出的岩石和矿石的温度可能高达220°F。虽然这不足以导致带子着火,但可能造成无法挽回的损害。此外,从极寒环境下运输散料时,输送带会变得非常脆弱。因此,根据实际环境选择具有特定热性能或耐寒型的输送带,可以帮助减轻因极端环境因素造成的损害。
■ 选购输送带需了解的参数
● 滚筒直径:根据带子自上而下的厚度,考虑制造商推荐的滚筒直径。
● 带宽和长度:由于并非所有带子都适用于相同的应用,因此它们的宽度和长度也不尽相同。例如,您在机场看到的输送带的宽度和长度要比在地下矿山运输产品时使用的输送带小得多。虽然许多带子可以定制到所需的长度和宽度,但最好在选择时明确您的尺寸要求。
■ 常见问题
问:什么是煤输送带?
答:煤输送带专门设计用于安全高效地将煤从一个区域运输到另一个区域。Zoomry在为煤矿行业制造定制输送机方面拥有超过20年的经验。
问:哪种类型的采矿使用输送带?
答:煤、岩石、贵金属、铁矿石、铅和锂等是使用输送带的采矿操作的一些例子。
问:什么是采石场输送带?
答:采石场输送带将砂、碎石、岩石、大理石或碎石等材料从采石场运输到终点。
问:输送机中的TPH是什么?
答:“TPH”代表“每小时吨数”,是确定在采矿输送系统上使用的理想输送带的关键测量指标。它衡量每小时输送带移动多少吨岩石或矿石。TPH与带速或带子移动的速度有关。
