Soluciones de Sistemas de Transporte de Alta Calidad para Escenarios Complejos

En el campo de manejo de materiales a granel, terrenos complejos, espacios limitados y características diversas de materiales plantean desafíos significativos a los sistemas de transporte. Con más de 20 años de experiencia en I+D y fabricación de equipos para materiales a granel, Zoomry ofrece soluciones superiores que superan los estándares para clientes globales. Integramos servicios EPC llave en mano con capacidades de fabricación de equipos avanzados para superar desafíos de ingeniería, incluyendo largas distancias, grandes diferencias de elevación, espacios restringidos y estrictos requisitos ambientales. Esto permite a minas, puertos, plantas de energía y grandes bases industriales lograr un flujo de materiales eficiente, bajo en carbono e inteligente.

Sistemas Integrados de Transporte Multiterreno (Larga Distancia, Gran Desnivel, Superación de Obstáculos)

Áreas mineras o grandes sitios industriales enfrentan topografías complejas que requieren cruzar carreteras, vías férreas, ríos, valles o áreas residenciales, con pendientes pronunciadas (>18°), curvas cerradas o limitaciones de construcción de túneles. Las soluciones tradicionales requieren múltiples transferencias, generando alto consumo energético, pérdida de material y costos de mantenimiento elevados.

Nuestro enfoque no es simplemente apilar equipos, sino una configuración sistémica altamente sinérgica. Se adapta con precisión a desafíos específicos del terreno y logra conectividad fluida mediante control inteligente unificado. Una estrategia típica de tres etapas incluye:

Combinación de Equipos Principales y Sinergia Funcional

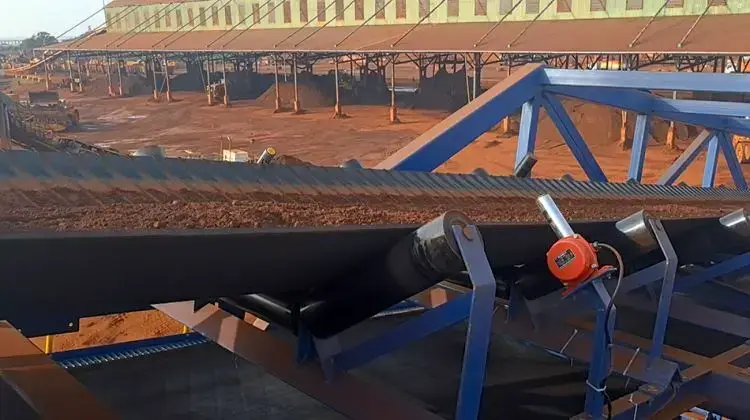

Transportador de Banda de Larga Distancia

El Transportador de Banda de Larga Distancia se diseña con puntos de conexión preestablecidos con transportadores tubulares, asegurando transición suave del flujo de material. Su capacidad de escalada supera diferencias elevacionales clave, reduciendo la longitud total de la línea.

• Actúa como la "arteria principal" del sistema para transporte de material principal a larga distancia y gran elevación.
• Utiliza bandas con núcleo de acero de alta resistencia certificado CEMA y sistemas de rodillos de baja resistencia. Longitud por unidad alcanza 15 km y ángulo de inclinación hasta 28°, reduciendo significativamente estaciones de transferencia.

Transportador Tubular de Banda

Se instala sin fisuras entre secciones rectas de transportadores terrestres o en sus extremos, resolviendo nodos complejos (curvas cerradas, requisitos de sellado total) que otros equipos no pueden manejar. Su flexibilidad de giro mejora la adaptabilidad del trazado, evitando túneles innecesarios o modificaciones de cimentación.

• Activa en tramos que requieren giros cerrados (110°) para sortear obstáculos (ej. carreteras, vías férreas, edificios) o cruzar zonas ecológicamente sensibles/residenciales.
• Estructura de sellado patentada con grupo de rodillos hexagonales permite transporte completamente cerrado, eliminando dispersión de polvo y cumpliendo normas ISO 14001.

Ventajas de la Combinación

• Construye líneas continuas prácticamente sin estaciones de transferencia mediante combinaciones flexibles como "Transportador terrestre (principal) → Tubular (desvío/sellado) → Transportador terrestre (principal)". Elimina degradación de material, derrames y polvo secundario en puntos de transferencia, reduciendo sustancialmente CAPEX y OPEX a largo plazo.
• Transportadores terrestres resuelven diferencias elevacionales y distancias, mientras las unidades tubulares abordan curvas y restricciones ambientales específicas. El uso combinado maximiza capacidades de escalada, giro y cruce del sistema, reduciendo obras civiles (ej. voladuras, puentes, túneles) y perturbación ambiental — ideal para terrenos extremos o proyectos ambientalmente sensibles.
• Sistemas unificados de control inteligente (integración de tensión, desalineación, monitoreo de temperatura) aseguran flujo de material estable, uniforme y continuo en sistemas híbridos bajo cualquier condición, ya sea al cruzar pendientes o rodear edificios.

Características del Equipo

Respaldado por 60+ parámetros de prueba de laboratorios internos (químicos/dureza/mecánicos).

Modelado y Análisis Dinámico de Tensión

Simula con precisión la distribución de tensión de la banda en todo el sistema bajo condiciones variables (arranque-paro, carga total/parcial) y terrenos (ascenso/descenso/curvas). Garantiza que componentes clave (banda, uniones, rodillos, tambores) operen en cargas óptimas, previniendo fallas prematuras por concentración local de tensiones.

Accionamiento Inteligente y Tensado Adaptativo al Terreno

Integra tecnología de accionamiento de frecuencia variable (AFV) y sistemas inteligentes de centrado. AFV ajusta dinámicamente potencia según carga de línea (especialmente ascensos) y requisitos de velocidad optimizando energía. Centrado inteligente auto-ajusta ángulos de rodillos conforme variaciones del terreno previniendo desgaste en curvas. Tensores adaptativos compensan automáticamente cambios de longitud de banda por fluctuaciones térmicas o carga — especialmente en sistemas con gran elevación/distancia — manteniendo tensión constante para eficiencia de transmisión. Reduce consumo energético operativo 30% y prolonga vida útil de componentes clave a más de 50,000 horas.

Soluciones para Espacios Portuarios de Alta Densidad (Movilidad Flexible, Alta Capacidad de Carga)

Terminales internacionales enfrentan limitaciones espaciales atendiendo múltiples tipos de buques desde gabarras hasta Capesize. Los cargadores fijos tradicionales presentan tres problemas:

1. Rigidez espacial: Rieles ocupan 30%-40% de área útil de patio, con costosas necesidades de expansión.
2. Baja adaptabilidad: Incapaces de servir muelles no fijos o manejar variaciones de marea (>5m) en puertos antiguos/angostos.
3. Cuello de botella: Cobertura limitada por equipo requiere coordinación múltiple, causando demoras.

Sistema Dinámico de Carga Zoomry

Reemplaza infraestructura fija con "combinación libre de equipos móviles + despacho central inteligente", logrando "cero desperdicio" espacial y operaciones "ininterrumpidas":

Cargador de Buques Móvil como "Centro de Carga de Precisión":

• Chasis bimodal (ruedas para transferencia rápida/orugas para micro-posicionamiento) supera límites de rieles, cambiando atracaderos en 5 minutos. Sistema hidráulico compensa diferencias de marea (ajuste de calado 4-16m). Radio de giro ultrapanorámico de la serie ZRSL Cargador de Buques Móvil asegura cobertura precisa de bodegas en muelles angostos.
• Brazo telescópico radial (alcance 20m) + escaneo láser de bodegas: Genera modelos 3D en tiempo real, autoajustando puntos de descarga para eliminar carga desigual. Eficiencia por unidad: 3,000 t/h.

Apilador Telescópico sobre Orugas como "Centro de Búfer Dinámico":

• Enlace bidireccional con cargador: Pre-apilamiento por tipo/tonelaje (altura ≥12m) al recibir programación, usando algoritmos PLC para optimizar patrones y minimizar segregación.
• Chasis oruga + brazo telescópico (22m): Se desplaza por rutas virtuales, entregando material según demanda de carga. Incrementa utilización de patio 28% reemplazando silos de transferencia fijos.

Ventajas Técnicas Comparativas

Control Inteligente y Seguridad Activa

Integra datos AIS de buques, pronósticos de marea y estado de equipos generando rutas óptimas. Soporta monitoreo remoto + cambio instantáneo entre modos automático/semiautomático, reduciendo intervención manual 70%.

Protección Activa Múltiple:

• Limitadores redundantes para cabrestantes + monitoreo en tiempo real de tensión de cables (bloqueo ante rotura inminente).
• Bloqueo automático por viento fuerte (≥15m/s) + alarma por ángulo de inclinación excesivo.
• Arquitectura segura certificada CE/EAC/KC, compatible con nivel PLd ISO 13849.

Datos de Compatibilidad con Buques

Nota: ZRSL-60 incluye módulo de adaptación a mareas para puertos extremos (>8m diferencias, ej. costa oeste de EE.UU.)

Centro de Procesamiento Multimaterial (Transferencia Mixta, Cambio Rápido de Modo)

Grandes centros deben manejar simultáneamente materiales diversos: minerales (alta abrasividad), carbón (generación de polvo), clinker de cemento (adherencia a alta temperatura). Las soluciones tradicionales tienen debilidades:

• Rigidez: Equipo único no adaptado a propiedades variables (minerales >300mm vs cemento en polvo), requiere recambio de piezas causando paradas.
• Contaminación cruzada: Múltiples puntos de transferencia generan residuos que contaminan lotes.
• Cambio ineficiente: Limpieza + reconfiguración >4 horas reduciendo productividad 40%.

Sistema Modular Inteligente Zoomry

Emplea arquitectura "clasificación inteligente inicial + almacenamiento dinámico posterior" habilitando procesamiento paralelo y cambio de modo en minutos:

Descargador de Camiones sobre Orugas (ZRLD-TU1800)

• Clasificación Adaptativa en Tres Etapas:

• Rejilla ajustable (apertura 50-300mm control eléctrico) pre-filtra sobremedidas.
• Tolva vibratoria doble canal (revestimiento antidesgaste + cobertura antiadherente) separa material húmedo/pegajoso.
• Sensores identificación (análisis láser de partículas + detección humedad) clasificación en tiempo real.
• Elevación hidráulica directa: altura de descarga 6.3m → alimentación directa a línea. Canales paralelos logran 1,800 t/h para flotas de camiones de 100t.

Apilador Telescópico Radial (ZR160SF)

• Sistema PLC planifica coordenadas/altura/ángulo según propiedades (abrasión/ángulo reposo), eliminando segregación.
• Módulos de Cambio Milimétrico:

• Sistema rápido cambio rascadores (cuchillas PU/cepillos acero/elastómeros) adaptándose a adhesividad.
• Brazo hidráulico (extensión 10-22m + rotación ±90°) cubre patios circulares sin huecos. Cambio de tarea por comando remoto.

Avances Técnicos Sistémicos

Diseño Personalizado para Ciclo de Vida Completo

Configuración de Componentes Clave

• Sistemas de rodillos: HDPE anticorrosión (minerales ácidos) / acero de garganta profunda (impacto grandes tamaños).
• Cunas de impacto: Polietileno ultra peso molecular UHMW (carbón) / composite elastomérico (impacto minerales).
• Protección eléctrica: Módulos IP66 antipolvo (zonas cemento en polvo).

Despliegue Rápido y Robustez:

• Interfaces Plug & Play preintegradas (hidráulica/alimentación/control), ensamblaje completo en 72 horas.
• Tambores principales con ejes de acero forjado 40Cr + temple de alta frecuencia >100,000 horas de vida.

Proceso Típico de Cambio de Material

Nota: Sistema almacena 20+ plantillas parámetros materiales para auto-recarga configuración

¿Por Qué Elegir Zoomry?

1. Capacidad EPC Integral: Servicio llave en mano desde topografía, diseño hasta fabricación, instalación y capacitación operativa. Reducción tiempo entrega proyectos 35%.
2. Control de Calidad Extremo: Certificaciones ISO 9001/14001, CEMA, CE/EAC/KCS. Rodillos de alta precisión (oscilación radial ≤0.4mm) y tambores forjados (eje 40Cr) garantizan operación cero fallas.
3. Generación Valor Sostenible: Reducción costos en ciclo de vida completo — 20%-30% menos consumo energético, 95% reducción emisiones polvo, 70% menos dependencia mano obra.
