El comercio global de mineral de hierro supera los 2.000 millones de toneladas anuales. Los cargadores fijos tradicionales en puertos enfrentan tres problemas clave: limitaciones de diseño que impiden la adaptación dinámica a los buques, precisión de medición insuficiente (±5 cm) que genera disputas por pérdidas, y alta tasa de fallos en condiciones complejas.

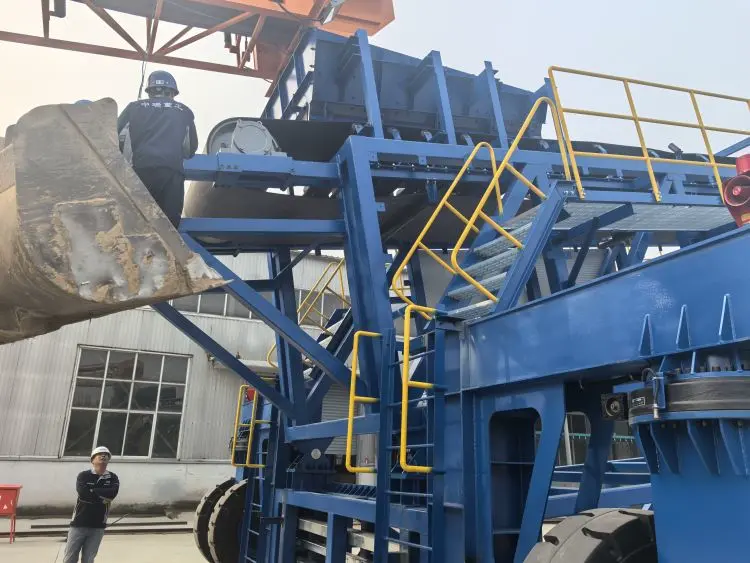

El Cargador Móvil para Barcos ZRSL de Zoomry utiliza una arquitectura dual de "riel dinámico + control inteligente". Su brazo giratorio de 360° logra posicionamiento preciso con un alcance de 32 m, mientras el sistema de control remoto 5G crea un gemelo digital en tiempo real. La eficiencia máxima alcanza 8.400 t/h (+370% vs equipos tradicionales), ideal para buques de más de 100.000 toneladas.
Tecnologías Clave del Cargador Móvil ZRSL
Diseño Modular
- Brazo Telescópico: El Cargador Móvil para Mineral de Hierro de Zoomry utiliza acero de alta resistencia con estructura de caja de sección variable (coeficiente anti-torsión patentado ≥1.8). Sistema hidráulico permite extensión continua de 12-32 m (máx. 65 m), con sensores láser (±1 mm de precisión)
- Chasis Todo Terreno: Suspensión independiente en 4 ruedas (certificado GB/T 16912-2018), presión de contacto ≤150 kPa, capacidad de pendiente 8°, opera en -25℃~55℃
- Sistema de Accionamiento Distribuido: 2 motores síncronos de imanes permanentes (315 kW) con velocidad variable 0-2.5 m/min
- Control Remoto: Módulo 5G (protocolo MQTT) permite operación inalámbrica a 1.500 m con latencia <50 ms

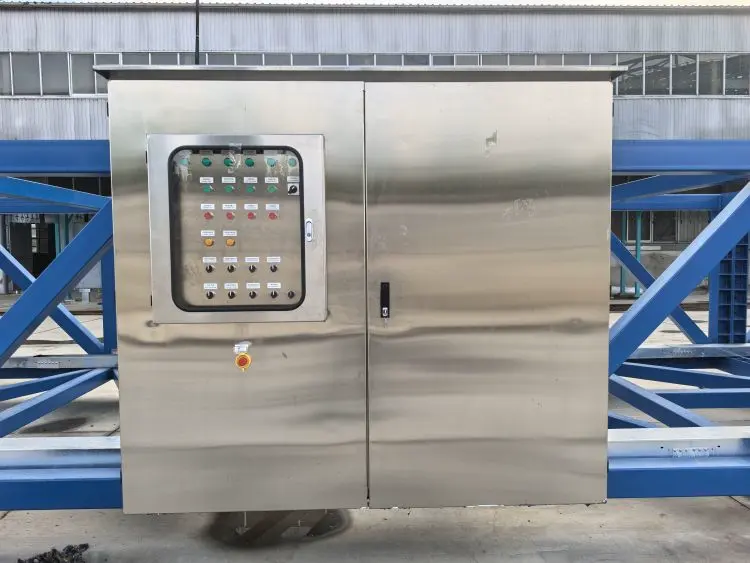

Sistema de Control Inteligente
- Capa de Monitoreo IoT: 128 sensores de vibración/temperatura con transmisión de datos cada 200 ms vía MQTT
- Módulo de Pesaje Dinámico: 8 sensores de deformación con algoritmo Kalman para precisión ±0.5% FS
- Sistema de Alimentación Adaptativo: Control PID difuso basado en retroalimentación ultrasónica reduce atascos a 0.03 eventos/kt
- Capa de Adquisición de Datos: 32 módulos E/S distribuidos monitorean 200+ parámetros
- Capa de Transmisión: Comunicación dual LoRaWAN+5G para entornos electromagnéticos complejos
- Capa de Aplicación: Plataforma de visualización WinCC con análisis estadístico SPC
Especificaciones Técnicas del Cargador Móvil ZRSL
| Parámetro | Valor | Ventaja Técnica |
|---|
| Banda Transportadora | ST5000 (1.200 mm) | Resistencia 5.000 N/mm, vida útil 3x mayor |
| Mecanismo de Rotación | 360° continuo | Cobertura de 80 m² |
| Sistema de Potencia | Doble motor vectorial | Factor de potencia ≥0.95, THD <5% |
| Altura Máxima | 32 m (para buques 100k+) | +60% vs equipos tradicionales |
| Velocidad de Desplazamiento | 0-2.5 m/min | Control hidráulico continuo |
Ventajas del Cargador Móvil de Zoomry
- Adaptabilidad Total: Sistema de dirección independiente (radio de giro 6 m), suspensión neumática validada por ANSYS para pendientes ±5°, LiDAR con detección a 10 cm
- Precisión Milimétrica: Tecnología láser+GNSS garantiza uniformidad de carga >92%
- Despliegue Rápido: Conexiones hidráulicas reducen tiempo de instalación a 45 minutos, integración 70% más rápida
- Seguridad Triple: Frenos de disco + bloqueo hidráulico + frenado por contracorriente (distancia de parada <1.2 m)
- Eficiencia Energética: Sistema de recuperación de calor reduce temperatura del aceite 8-12°C, motores PMSM ahorran 15% de energía
Contáctenos:
Casos de Estudio y Guía de Selección
Proyectos Clave

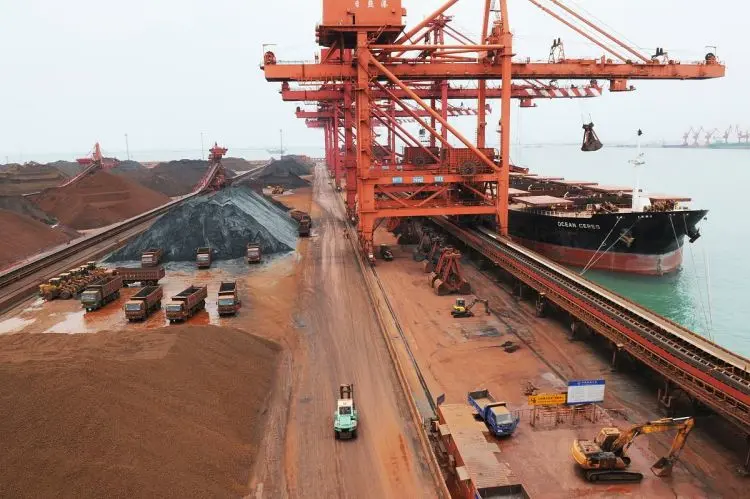

Modernización del Puerto de Rizhao
- Problema: 3 cargadores fijos no cubrían 4 buques de 180k toneladas
- Solución: 2 unidades ZRSL-50 en modo coordinado
- Resultado: Carga diaria aumentó de 120k a 180k toneladas, ROI 14 meses
Sistema de Carga de Concentrados de Ansteel
- Innovación: Conexión directa con cinta transportadora de mina
- Beneficio Ambiental: Emisiones PM2.5 ≤10 μg/m³ (vs límite nacional de 35 μg/m³)
Soluciones por Escenario
- Puertos para Buques de 100k+: ZRSL-60 (alcance 65 m, velocidad 3.500 t/h)
- Puertos Fluviales: ZRSL-40 con brazo plegable (altura máxima 15 m)
- Puertos Multipropósito: Sistema de mezcla automática para 5 materiales
Por Qué Elegir Zoomry
Datos de Puerto en Brasil:
- Tiempos de espera reducidos 58% (9.2 h/buque ahorradas)
- Uniformidad de carga aumentada al 95% (+12% uso de capacidad)
- Costos de mantenimiento reducidos 37% (sistema predictivo)
Servicio Integral:
- Plataforma de diagnóstico 24/7: Predicción de fallas con 14 días de anticipación
- Trazabilidad de componentes vitalicios: Base de datos ADN para sistemas hidráulicos
- Informes trimestrales de optimización operativa
